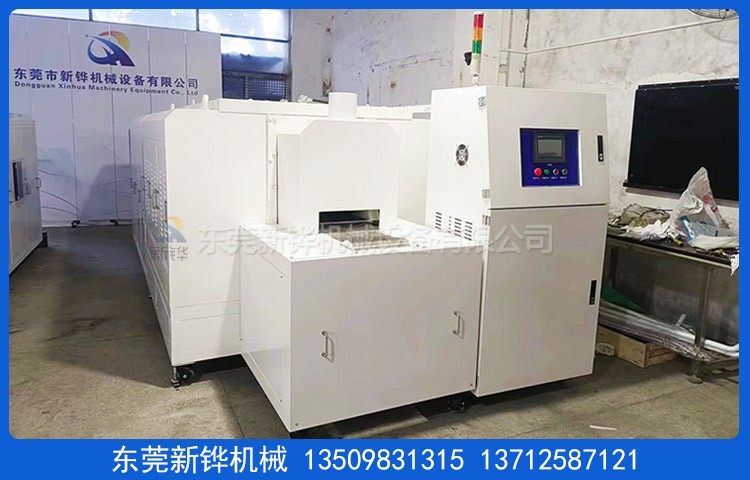

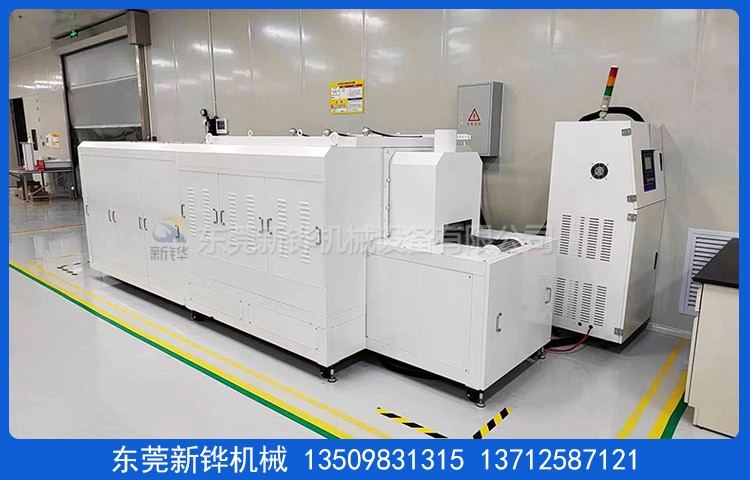

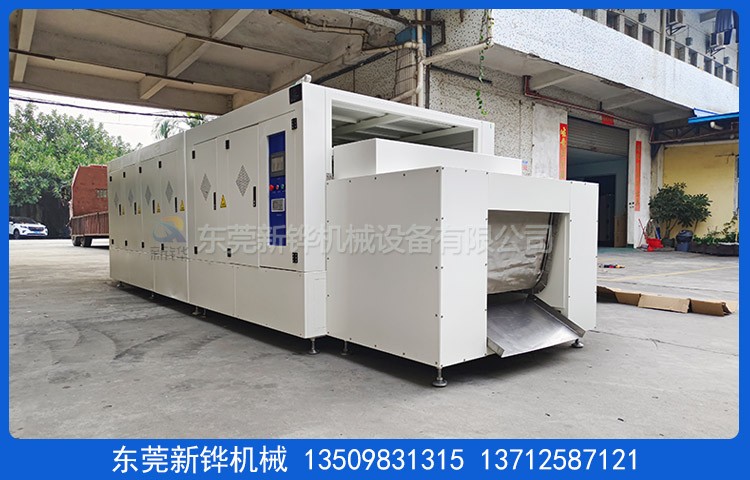

设备名称:电热高温隧道烘箱

设备型号:XHSOH-11-1.5-8R

机台电源:AC380V  3φ  50HZ  60KVA

烧结尺寸:长10000×宽600×高100mm

输送尺寸:长11500×宽1500×高1550mm（以实物为准）

机台结构:入料口高度:0-100mm,进料段:600mm（排热罩280mm）,恒温段:1200mm（8段）,冷却段:700mm,出料段:600mm.

安装定位:电热高温隧道烘箱底部安装承重3寸脚轮,M18脚杯高度可调+50mm.

马弗罐体:T10mm厚SUS310S高温不锈钢板折压成型,经特殊方法焊接制作而成,顶部为拱形结构.

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.

内箱材质:SUS316S#不锈钢.

外箱材质:T4.0mm 厚冷板折弯加工焊接制作.

机架材质:10#槽钢焊接制作焊接成型,保护罩壳用1.5mm冷板.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底采用轻质保温砖和莫来石砖砌炉；炉衬与炉体之间填充优质高温陶瓷纤维保温材料,保温层厚度250mm

密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.

温度范围:常用温度:900℃,最高温度:常温～MAX1000℃可调.

加热元件:电热高温隧道烘箱采用0Cr27Al7M02高温电阻丝加热,均匀分布在炉膛上下部位,水平安装,5区加热控制.

温控系统:PLC+触摸屏+温度模块+SSR控制, 控温精度:±1.5℃,具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶.

温度均匀度:空炉150℃恒温15min后温差±3-5℃ .

运风方式:经过风道分散后水平循环运风设计,均匀性佳.

输送动力:采用AC马达,减速机,链轮,链条传动带动网带运行,驱动辊无缝钢管外包高温耐磨胶.

高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000 m3/h；

加热方式:电热高温隧道烘箱采用不锈钢电热管+热风循环.

加热功率:升温状态:60KW,恒温状态:30KW,

升温速率:约6℃/min,空炉常温～900℃约需时间50分钟.

冷却方式:双层水套式结构,内外层均采用6mm厚Q235钢板折压成型焊接制作,工作中水套夹层通入冷却循环水,依靠水流带走热量,对产品实行空冷降温；外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2.

输送网带:宽600mmSUS310S材质编织成人字网带,可承受高温和冷却热胀冷缩.

气氛保护:通入氮气保护,配置球阀,电磁阀,流量计等元器件,保护气消耗量:≤6Nm3/h（客户自备）.

输送速度:减速电机配合变频器调速1-6m/min任意调节.

输送高度:输送带表面距离地面850+50mm可调.

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

机台电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
