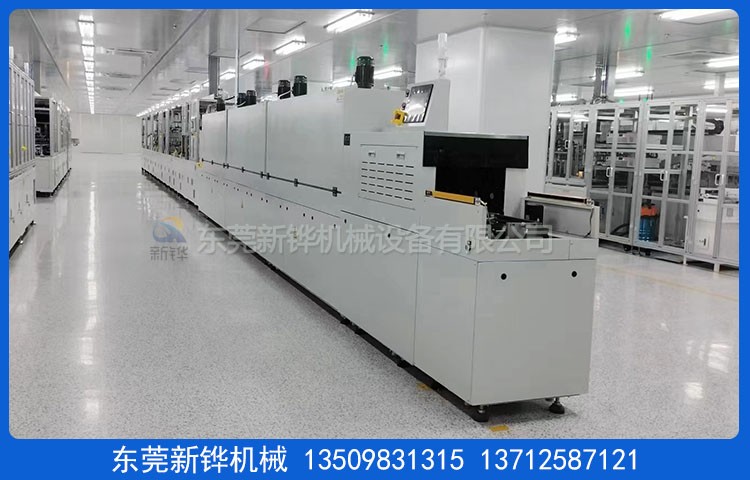

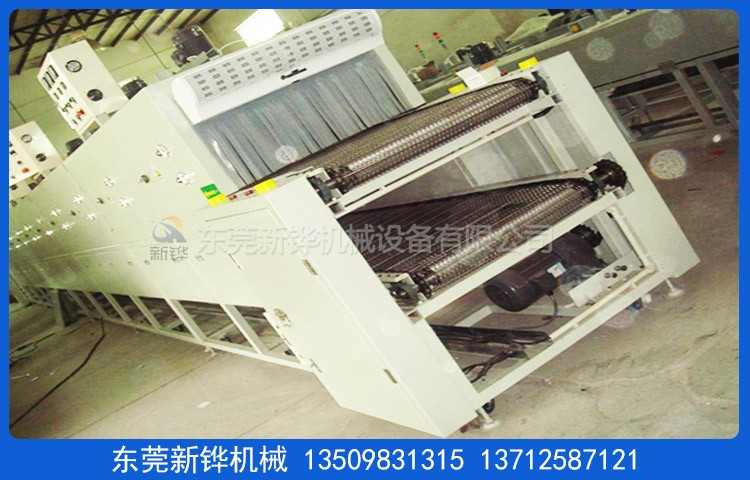

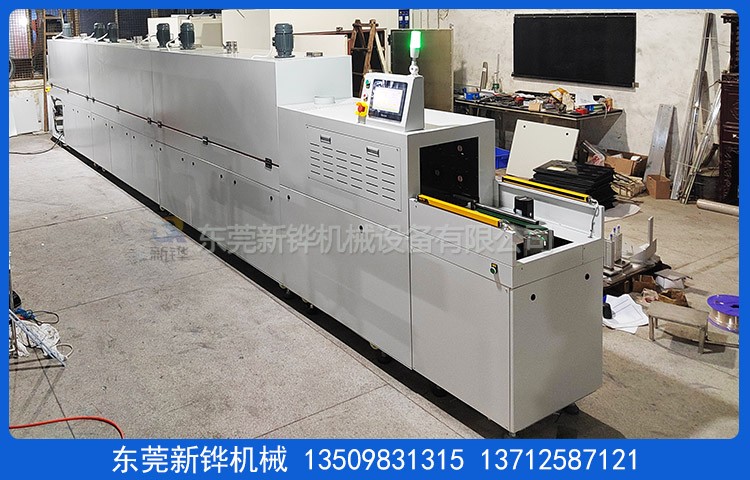

二层隧道烘箱
产品编号:
二层隧道烘箱
适用范围:
二层隧道烘箱适用于:动力电池,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料,包装材料,五金塑料,硅橡胶制品等行业.

设备名称:二层隧道烘箱

机器型号:XHSO-TQS5-2T

机台电源:AC380V  3φ  50HZ  56KVA

上层烘烤尺寸:L3780 × W840 × 高150mm

上层输送尺寸:L5000 × W1500 × 高600mm(以实物为准)

上层尺寸分布:进料570mm,加热段3780mm(分3段控制),出料650mm

下层烘烤尺寸:L3780 × W840 × 高150mm

下层输送尺寸:L5000 × W1500 × 高600mm

下层尺寸分布:进料570mm,加热段3780mm(分3段控制),出料650mm

出料装置:上,下两层加装导条及微动开关检测产品.

安装定位:二层隧道烘箱底部安装承重3寸脚轮,M18脚杯高度可调+50mm.

检修方式:侧面分层活动门检修电机/电热管组件.

内箱材质:T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊,保证炉内清洁.

外箱材质:T1.4mm厚SS41#冷轧钢板折弯加工制作.

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm.

密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染.

温度范围:室温~MAX200℃,常用温度150℃.

温度控制器:达温度模块配合固态调整器控制,输入模式为精密 K型热电偶.温控系统具备自动整定和PID参数的自动校正功能.

操作系统:威纶通触摸屏+三菱PLC可编程控制器,设备为人机操作界面:输送速度,风机,加热,温度,温度曲线等参数直接设定.

温度均匀度:空炉150℃恒温15min后温差±5-10℃.

上层测温点:3780mm前,中,后3*3布局9个测温探头,测温高度140mm,吸热罩:前后测温探头2个.

下层测温点:3780mm前,中,后3*3布局9个测温探头,测温高度140mm,吸热罩:前后测温探头2个.

运风方式:经过风道分散后水平循环运风设计,均匀性佳.

运风电机:长轴型烤箱专用马达多组配强力型多翼式镀锌风轮.

加热方式:二层隧道烘箱采用不锈钢电热管+热风循环.

加热功率:上层28KW+下层28KW=56KW,恒温状态功率:25KW.

升温速率:约7℃/min,空炉常温~150℃约需时间20分钟.

上层烘烤时间:放料到出料180分钟.

下层烘烤时间:放料到出料180分钟.

冷却方式:2排可调节角度轴流风扇.

输送网带:宽844mmT2.5mm不锈钢折弯链板+201不锈钢链条.

输送速度:减速电机配合变频器0-100mm/min范围任意调节.

输送高度:输送带表面距离地面输送高度:),1033mm(上层),600mm(下层).

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

机台电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》.

技术标准:GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.

培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.

东莞新铧烘烤设备厂家生产:二层隧道烘箱,双层隧道烘箱,双层网带隧道烘箱,二层固化隧道烘箱,双层烘干隧道烘箱,两层隧道烘箱,热风隧道烘箱,红外线隧道烘箱,无尘洁净隧道烘箱,点胶固化隧道烘箱,丝印烘烤隧道烘箱,滚涂烘干隧道烘箱,浸漆固化隧道烘箱,灌胶隧道烘烤炉,高温隧道烘箱等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格
