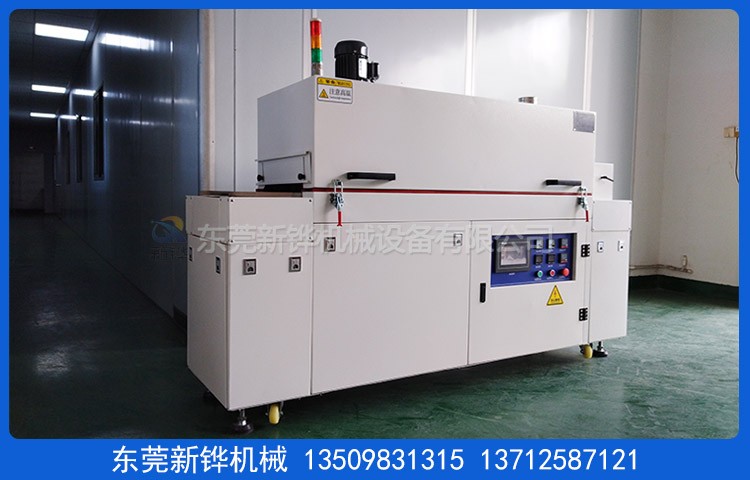

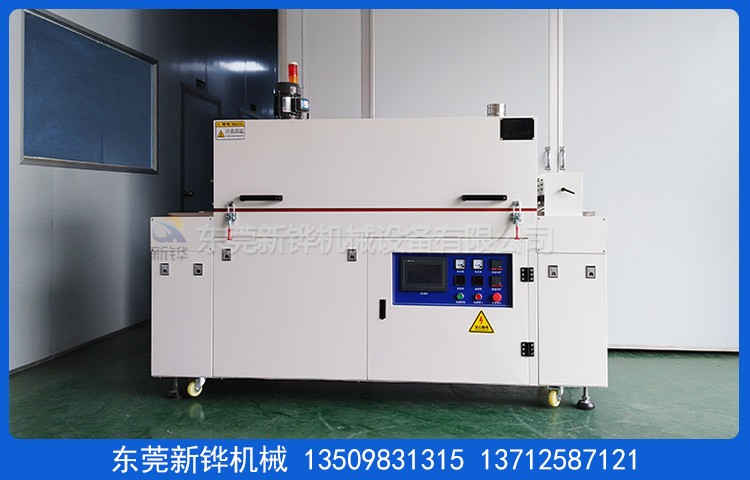

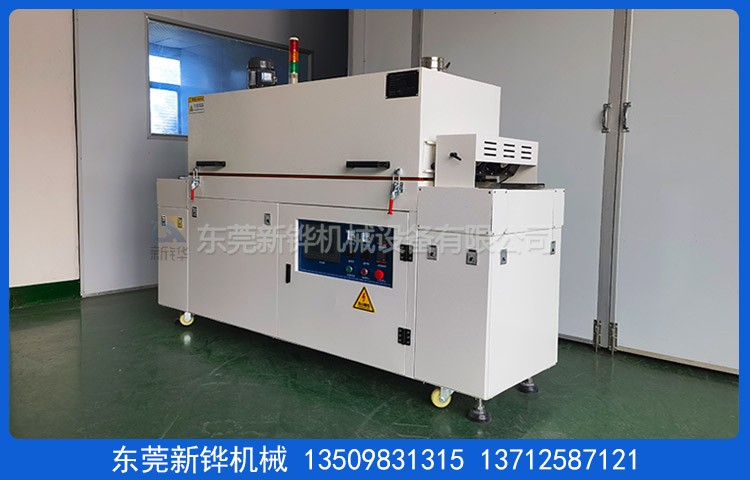

设备名称:小型涂布试验线

设备型号:XHSO-5.2-1.5-4R

机台电源:AC380V  3φ  50HZ  52KVA  80A

烘烤尺寸:长4000×宽1150×高450mm（内空尺寸）

外形尺寸:长5200×宽1470×高1500mm（以实物为准）

机台结构:入料口高度450mm,进料段500mm（网带下方滴水盘配排水口）,恒温段2*2000mm（2节）,冷却段700mm,进出炉口安装气帘隔离热风外溢。

检修方式:两侧开400*300mm检修门,方便检修及清洁保养。

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和4段拼接。

内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁。

机架材质:T1.5*40*40mm304#不锈钢焊方通接成型,机架四面封板。

机台颜色:外箱表面打磨焊点后拉丝,保持不锈钢本色。

保温材料:耐高温白色硅酸铝保温,保温层厚度100mm。

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染。

温度范围:小型涂布试验线常用温度150℃,最高温度:常温～MAX250℃可调,温控精度控制范围±2℃,炉内单点测量空炉温差±5℃（第一段约1米为产品进料升温期区不在测温温差范围内）。

操作系统:触摸屏+PLC控制器+四路温度模块输出控制SSR,具备PID自整定参数平衡调温校正功能,输入模式为K型热电偶,参数设定读取:风机、加热、速度、温度曲线。

运风电机:长轴型高温马达四组配强力型多翼式风轮,经过风道分散循环运风设计,均匀性佳。

进排风口:排风口:2*￠90mm可调节风阀。

加热功率:SUS304不锈钢电热管,升温状态:48KW,恒温状态:24KW。

升温速率:约5℃/min,空炉常温～150℃约需时间30分钟。

输送链网:宽1100mm304#不锈钢2052中孔链条+串杆+网带。

输送高度:小型涂布试验线高750±30mm可调。

输送动力:减速电机、链轮、链条传动带动链网运行变频器调速,速度:0.1-1m/min任意调节。

冷却方式:多排可调节角度冷却小风扇,烘烤温度150度,冷却时间1.5分钟产品表面温度约60度,烘烤温度200度,冷却时间1.5分钟产品表面温度约85度,。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz 三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟踪

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起30天完成（不含法定节假日）
