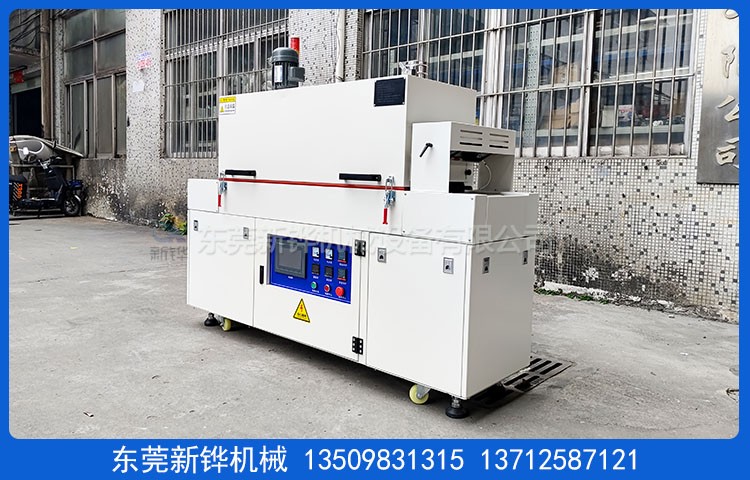

设备名称:热风烘烤固化炉

设备型号:XHSO-1.8-05-3R

机台电源:AC380V  3φ  50HZ   10KVA

烘烤尺寸:长1200×宽300×高80mm

外型尺寸:长1800×宽500×高1650mm（以实物为准）

机台结构:入料口高度:80mm，进料段:300mm，恒温段:1200mm（1段），出料段:300mm（冷却罩170mm）。

机台定位:安装承重M18脚杯，3寸脚杯方便设备移动固定。

内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.0*40*40mm 铁方通焊接成型，机架不封板。

机台颜色:隧道固化炉经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。

保温材料:白色硅酸铝保温，保温层厚度100mm。

门密封条:₵20mm耐高硅胶密封条密封处理，美观无污染。

温度范围:常温～MAX150℃可调，常用温度130℃,恒温30分钟空载测试130℃±3%℃（进出料口除外）

温控系统:台达PLC+7寸触摸屏+欧姆龙温控器+SSR进行温度控制, 炉堂分前、中、后三段进行分别控温，输入模式精密K型热电偶；具备自动整定和PID参数的自动校正功能，

运风方式:隧道固化炉经过风道分散后左右运风，循环运风设计，均匀性佳。

运风电机:长轴型高温马达1组配强力型多翼式风轮。

进排风口:进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。

加热器:SUS304不锈钢电热管，3套加热控制温度。

加热功率:升温状态:9KW,恒温状态:4.5KW。

升温速率:约10℃/min,空炉常温～130℃约需时间15分钟，

输送材质:0.7mm铁氟龙布带平接方式，网带有效宽度≥300mm，输送带面距离地面高度820±30mm（可调） 网带平接需方便拆装更换。

输送速度:烘干时间10-30min走1200mm，常用40-120mm/min任意调节。

输送动力:马达、减速机、链轮、链条传动带动链网运行，变频器调节速度。

冷却方式:采用4寸高度风扇送风冷却。

安全保护:每组加热段单独超温报警（数显温控器）、感温头监控温度超温停止加热并警报、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:设备制作期间,需方可指派工程师等人至供方生产现场调机及教育训练,以利缩短培训期；供方出货前，需方至设备现场验机，并将需方提出的验机问题在出机前处理完毕；免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮；验收时间:设备调试完成3-5天内为验收时间。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
