产品中心PRODUCT
热熔胶膜烘干炉
产品编号:

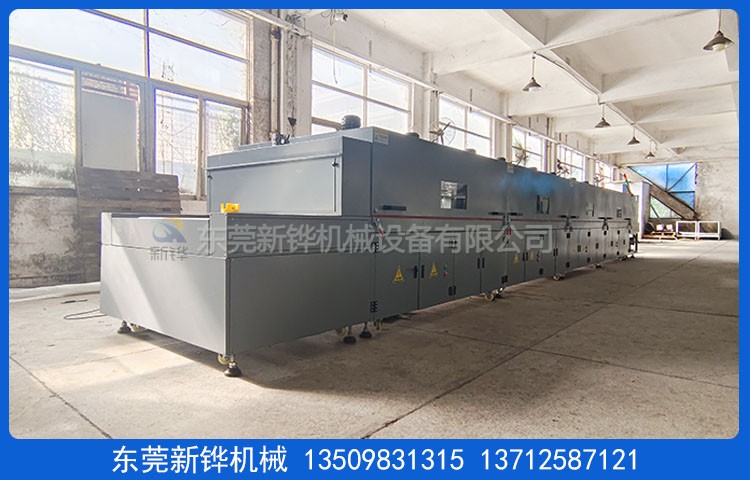

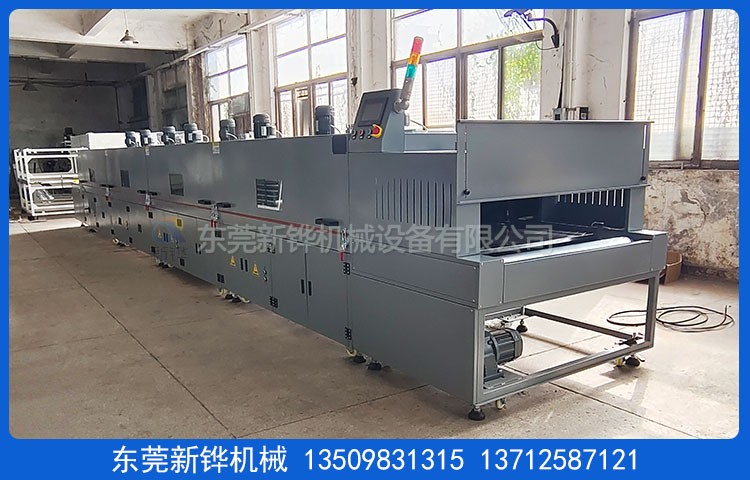

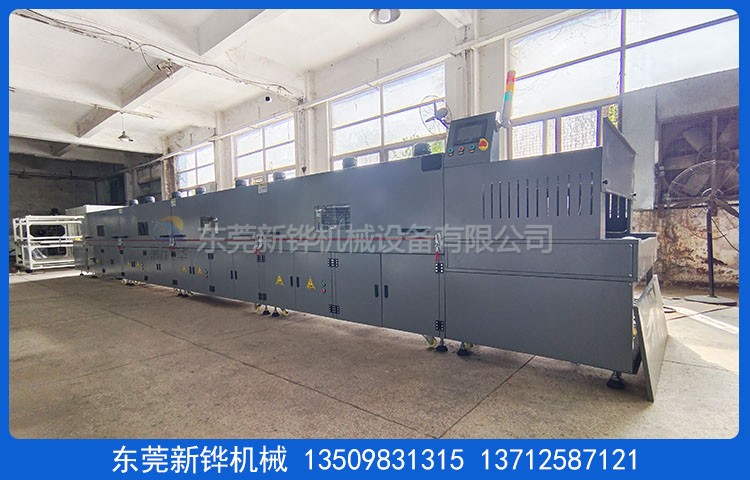

热熔胶膜烘干炉
适用范围:
热熔胶膜烘干炉应用于:热熔胶膜,热熔网膜,PCB,FPD,LCD,LCM,TP,PV,LED,EL,MLCC,IC封装,CMOS,SMT,电脑键盘,薄膜开关,矽胶按键,光学镜片,光伏玻璃,线圈,化工,运动鞋,商标印刷,纸张印刷,汽车配件,塑胶制品等产品烘烤制程.

设备名称:热熔胶膜烘干炉

设备型号:XHSO-10-1-4IR

设备电源:AC380V  3φ  50HZ   77KVA

烘烤尺寸:8000 × 宽1100 × 高300mm

外形尺寸:10000 × 宽1410 × 高1650mm(以实物为准)

机台结构:入料口:300mm(进料高度)进料段:1000mm(排热罩250mm)加热段:8000mm(4节加热炉体)出料段:1000mm(含抽风罩500mm+冷却罩350mm)。

检修方式:炉盖电动推杆掀开+手动撑杆保护+观察窗设计。

产品防护:灯管下方安装不锈钢筛网防止产品碰到灯管。

机台定位:6段拼接,3寸脚轮、M18脚杯高度可调+30mm。

内箱材质:T1.2mmSUS304镜面不锈钢板折弯加工制作。

外箱材质:T1.5mmSS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm铁方通,两侧整体折叠门封板(不要用2个拉扣)。

机台颜色:经防锈处理后静电高温粉体涂装,整机为浅灰色(客户提供色卡)。

保温材料:高密度黄色岩棉厚度100mm。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常温~MAX200℃可调,炉内最高200度。

温度均匀度:空炉恒温25 min 200℃单点测温±5℃(进出料段除外)

操作方式:触摸屏+可编程控制器人体界面,八温区控制。

温控方式:八温区温度模块控器配合可控硅控制, 输入模式为精密 K型热电偶;温控系统具备自动整定和PID参数的自动校正功能。

运风方式:经过风道分散后顶部左右循环运风设计,均匀性佳。

运风电机:长轴型高温马达八组配强力型多翼式风轮。

进风口:90mm调节风盘,排风口:90mm可调节风阀。

加热元件:热熔胶膜烘干炉采用红外线电热管+热风循环+ 48路电流检测灯管故障。

加热功率:72KW,恒温状态功率:36KW.

升温速率:10℃/min,空炉常温~200℃约需时间20分钟.

输送网带:1050mmT1.0*4*4mm网格铁复龙网带,光电检测+自动纠偏机构防止网跑偏,进料段安装除尘粘滚。

输送动力:减速电机配合变频器,输送速度:0-4m/min无极调速。

输送高度:输送带表面距离地面720+30mm可调。

出料检测:出料末端加装对射光电开关检测产品。

冷却方式:2排多个轴流风扇自然风冷从上往下吹向产品(可选择开与关)。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准三色信号指示灯(红色故障,黄色待机,绿色运行)

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制环境相对湿度40%-50%,温度为20-30摄氏度气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修质保期外设备配件损耗造成的故障本公司酌情收取工本费免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线,排风管及排风管安装费用设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起40天内完成安装调试时间为货到工厂之日 2个工作日内完成。

东莞新铧机械设备厂家生产:热熔胶膜烘干炉,热熔胶膜隧道,热熔胶膜烘干设备,热熔网膜隧道炉,工业烘干隧道炉,热熔胶膜烘干隧道炉,精密热风烤箱,真空烤箱,高温烤箱,PCB/PET丝印烤箱,LED光电烤箱,LCD压合烤箱,防爆/升降烤箱,无尘烤箱,无氧化烤箱,硅胶二次硫化烤箱,老化房等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格
