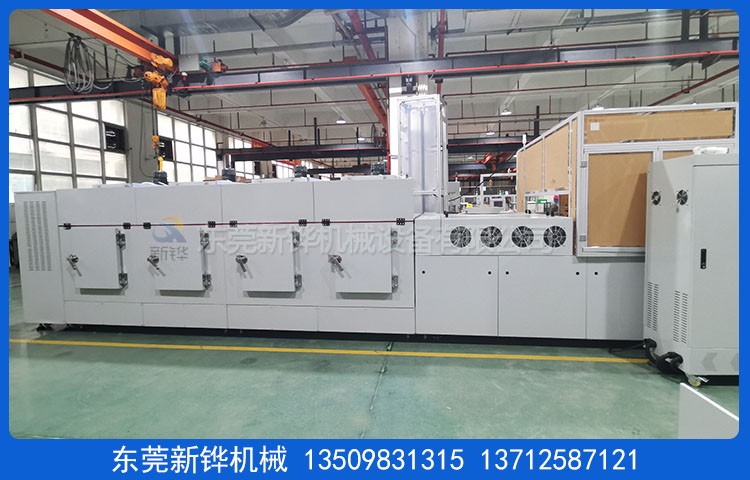

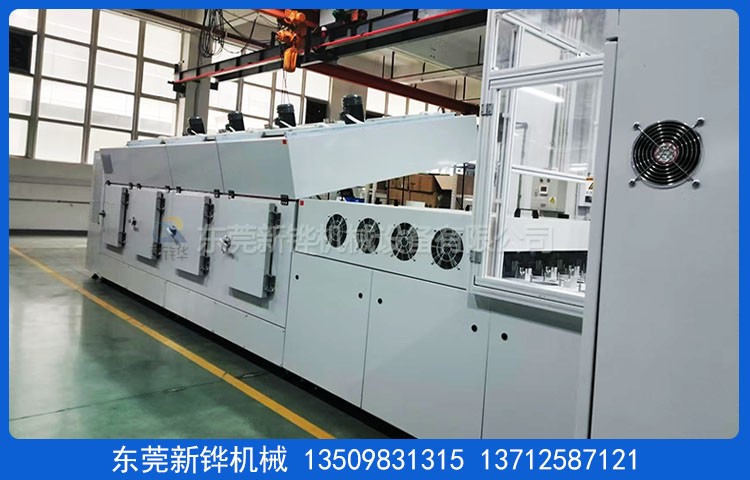

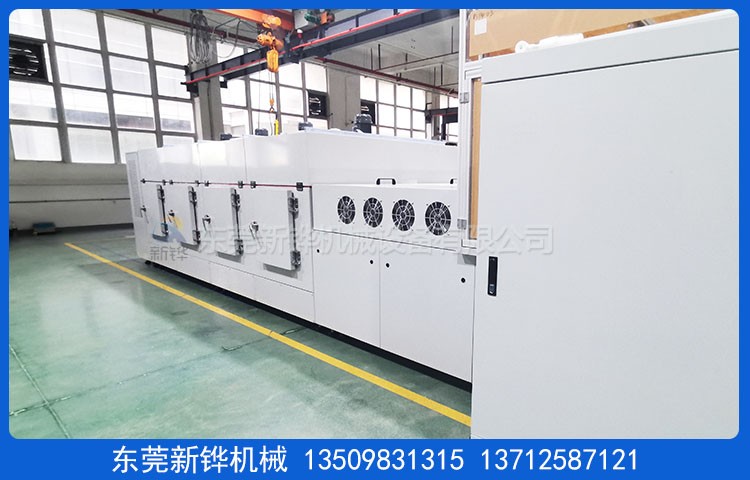

设备名称:M09固化炉

设备型号:XHSO-4.5-140-4R

机台电源:AC380V 3φ 50HZ 80KVA

烘烤尺寸:长4000 × 宽1500 × 高200mm

输送尺寸:长6500 × 宽1800 × 高1650mm（以实物为准）

机台结构:双层输送烘烤，入料口高度:200mm，恒温段:4000mm（2段4组控温），冷却段1000mm（排热罩100mm），出料段:900mm。

检修方式:加热段开检修门+气弹簧撑杆掀开米盖+手动撑杆保护设计，方便检修及清洁保养。

机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接。

内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:M09固化炉经防锈处理后静电高温粉体涂装，整机为RAL7035灰色。

保温材料:白色硅酸铝保温，保温层厚度100-150mm。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:常用温度:140℃,最高温度:常温～MAX180℃可调。

温控系统:智能温度控制器配合SCR控制, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。

运风方式:顶部马达配合风轮经过风道分散后垂直循环运风设计，温度均匀性佳。

进排风口:进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。

加热功率:M09固化炉采用不锈钢电热管，4套加热控制温度，升温状态约:72KW。

升温速率:空炉常温～140℃约需时间20-25分钟。

输送链板:L1400mm*W250mm*H20mm+不锈钢挡板+固定销钉（不含线束头固定夹），上/下料定位+光电检测产品，机械手放/取料。

输送动力:前后升降输送台+倍速链+电机传动运行带动链板。

冷却方式:多排高速风扇强制送风降温至约60℃，风速可调。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起50个工作日出货，安装调试时间为货到工厂5天。
