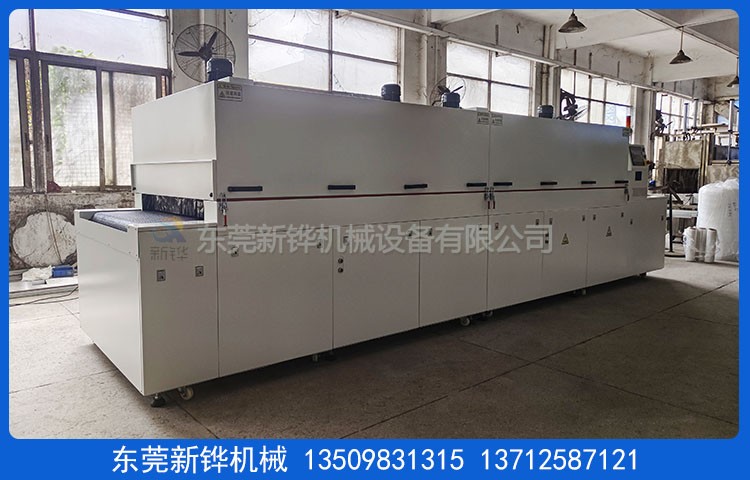

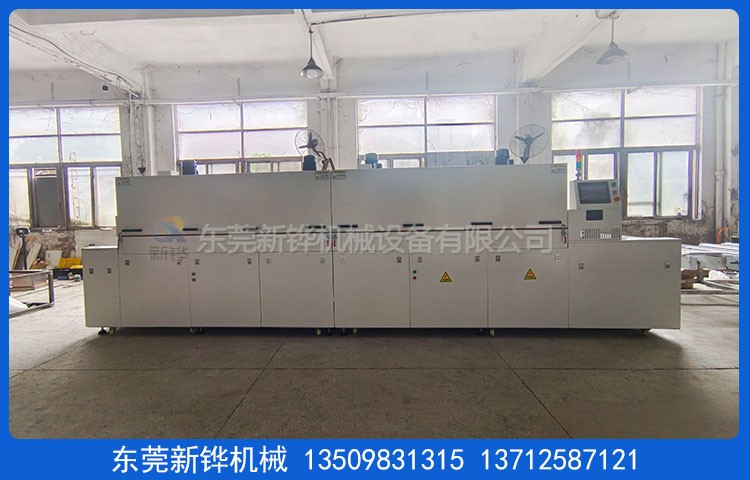

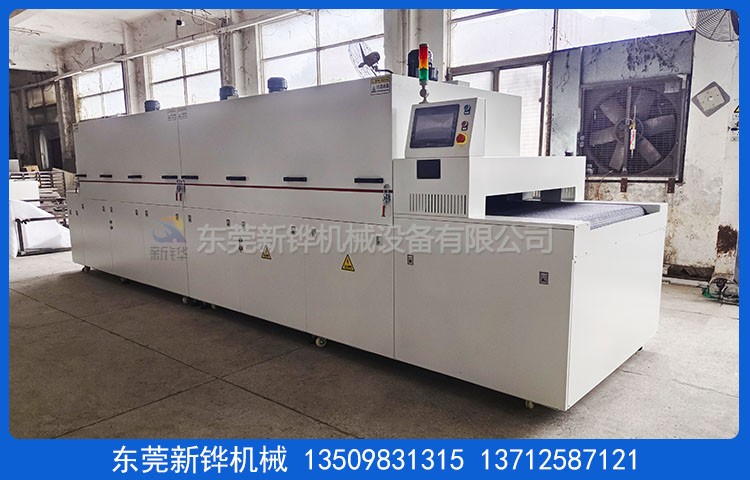

设备名称:洁净烘烤炉

设备型号:XHSOL-6-1.2-2R

设备电源:AC380V  3φ  50HZ  36KVA

烘烤尺寸:长4600× 宽1140 × 高100mm

外形尺寸:长6000 × 宽1500 × 高1650mm（以实物为准）

机台结构：进料高度:100mm；上料长度:400mm；加热长度:4600mm (2节）；冷却长度:480mm；出料长度:520mm 。

检修方式:电动推杆掀开炉盖+手动撑杆保护。

机台定位:整机不拼接配3寸脚轮、M20脚杯。

内箱材质:T1.2mmSUS201#镜面不锈钢板满焊制作。

外箱材质:T1.5mmSS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm铁方通，两侧整体活动封板。

机台定位:底部安装M20承重脚杯，3寸脚杯高度可调。

机台颜色:经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。

保温材料:高密度黄色保温岩棉，保温层厚度180mm。

防护标签:设备高温部分加贴高温警示标识。

温度范围:室温+10℃～最高150℃可调节;

操作方式:触摸屏+可编程控制器人机界面操作。

温控方式:智能温度模块具备PID自整定调节温度功能。

输入模式:精密 K型热电偶配合固态继电器控制加热。

温度均匀:恒温15分钟空炉单点测温110℃±10℃

运风方式:经过风道分散后顶部垂直循环运风设计，均匀性佳。

运风电机:长轴型高温马达多组配合多翼式不锈钢风轮。

洁净过滤:炉内加装耐高温高效过滤器，双面SUS304方格网防护网。

排风方式:￠90mm不锈钢排风阀，可调节排风量。

加热元件:洁净烘烤炉采用无尘化不锈钢电热管。

加热功率:32KW, 恒温状态功率:16KW。

升温速率:空炉约15分钟常温升至110℃。

输送网带:宽1100mm网格2*2mm黑色铁复龙网带。

纠偏装置:网带两侧安装自动纠偏导条。

输送动力:步进或伺服电机配合行星减速机，输送节拍:22S走101mm

输送高度:洁净烘烤炉输送带表面距离地面可调800+30mm。

冷却方式:两排轴流风扇从上往下自然风冷。

安全保护:超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器、电源逆向防止器、操作面板/出料急停开关等…合乎国际安全标准；故障指示，黄色待机指示，绿色运行指示）。

安全标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起40个工作日内完成；安装调试时间为货到工厂之日 2 个工作日内完成。
