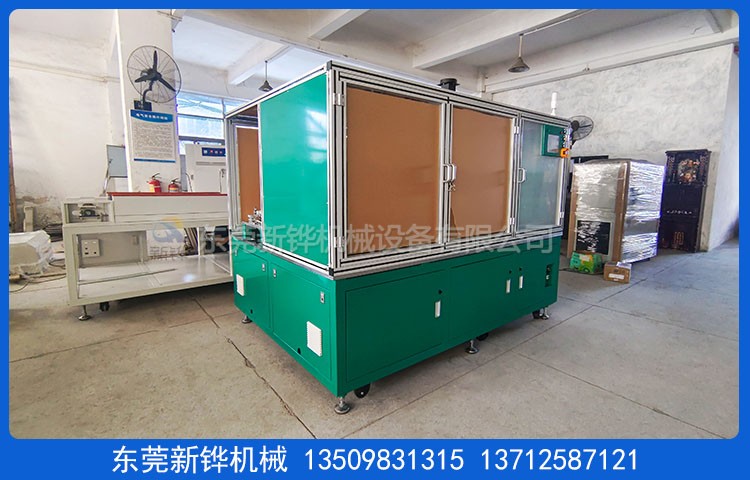

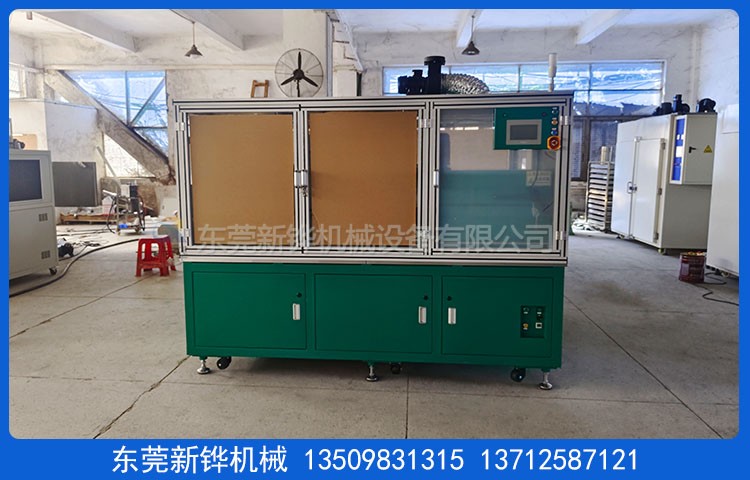

设备名称:磁瓦焗胶机

机器型号:XHMO-5Y-380T-1R

整机電源:AC380V/15KW/50HZ （含安全外罩）

外型尺寸:长2000*宽1600*高1800mm

外箱材质:SS41#1.5mm折弯焊接加工，打磨倒角无毛刺。

保温夹层:高密度白色硅酸铝棉，隔热厚度为50mm。

内箱材质:SUS201#1.2mm镜面不锈钢密焊加工，产品进出口高度150mm.

运风方式:顶部单向水平热风循环运风，0.37KW长轴电机配9寸多翼式风轮。

加热方式:中波红外线电热管器，加热功率:12KW，升温速率:12℃/min,烘烤时间:15分钟。

温度范围:常用温度80℃，最高温度:室温-200℃可调，温度均为度:80±10℃。

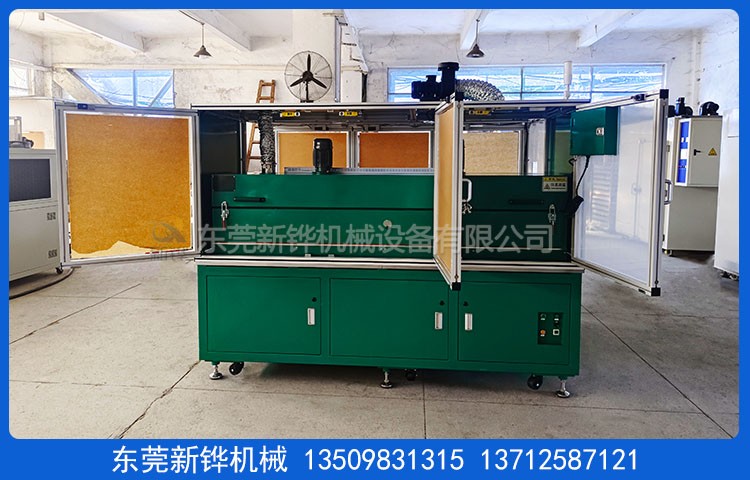

检修方式:炉盖打开为气动弹簧加手动撑杆保护，测试孔位置:下炉体掀开正面1个，气弹簧侧面1个。

冷却机罩:正面一排高速横流风扇吹风，顶部中间∮90mm排风口与顶部排风机相接排热，机架内安装370W高速离心风机送室外冷风入冷却罩冷却降温，10厘台面开多个出风口，风机出风口加导流分风调节板.

机架台面:采用40*40*3.0mm方通,机架台面为10厘水平加工，地面到治具杯底面高度1004mm(不含机械手20厘固定台板）。

机架封板:磁瓦焗胶机采用T1.4冷板六面封板，打磨倒角无毛刺，防锈后高温喷塑。

输送链条:输送节拍:5S/个，08B加长销不锈钢链条，加长销轴∮8mm，链条节距63.5mm(5*12.7),总共330个铝质治具杯。

进出料定位 日本SMC气缸夹持转子上、下料，进出料光电检测链条定位。

机台外罩:框架用40*40*2.0mmmm铝型材，前后活动门用5厘透明压克力板，左右两侧+顶部冷板烤粉，顶部安装T5节能照明灯管（不安装门磁保护开关）.

控制方式:日本欧姆龙温控器+台能SCR控制中波红外线电热管，三相数显电流表检测电流、风机接触器施耐德。

安全裝置:机械式超温保护器、相序保护器、热过载保护、正泰漏电开关、三色指示灯。

烘烤流程:上料处夹持气缸定位上料，烘烤温度80℃烘烤25分钟大约走190个产品，风冷7分钟大约走75个产品,冷却后产品表面温度45±5℃，下料处夹持气缸定位下料，大约28分钟走完整个流程。

机台颜色:打磨倒角无毛刺，防锈后高温喷塑（指定色卡:户外亮光绿/禄豪）
