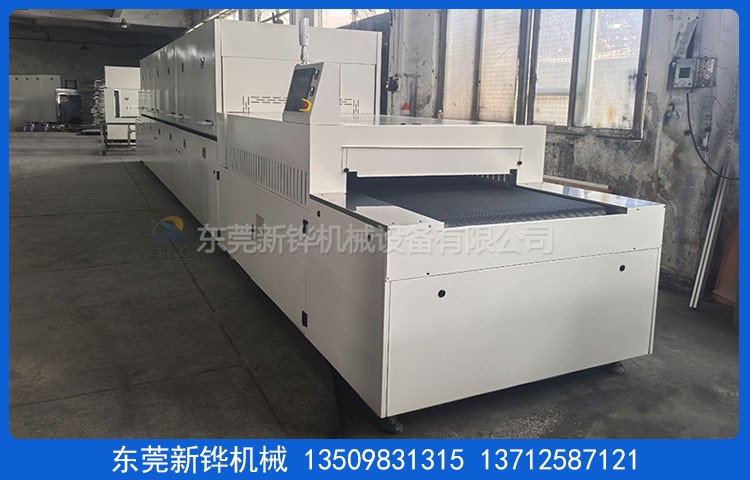

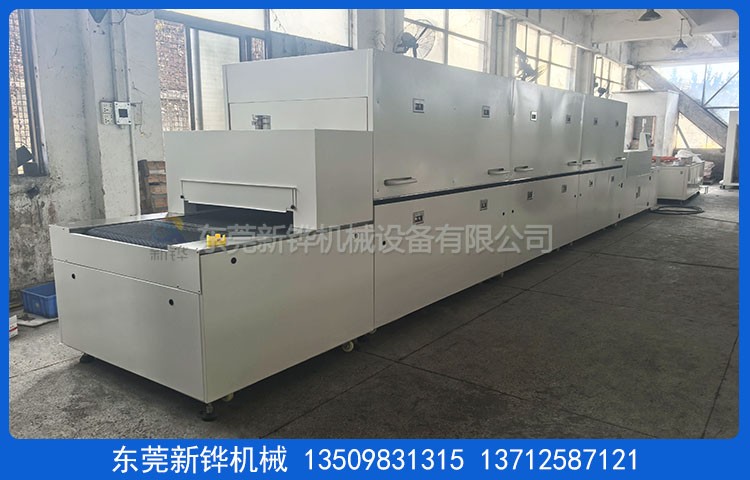

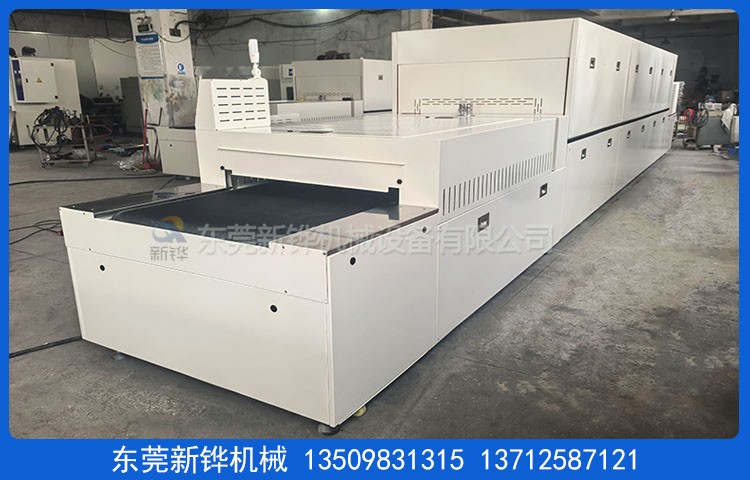

设备名称:薄膜烘烤炉

设备型号:XHSO-5.4-06-2R

设备电源:AC380V  3φ  50HZ   22KVA

烘烤尺寸:长4000 × 宽650  × 高100mm

外形尺寸:长5400 × 宽850 × 高1450mm（以实物为准）

机台结构:入料高度:10-50mm（可调节高度）；进料长度:700mm（含1台离子除静电风扇）；烘烤长度:4000mm（分2节加热）；出料长度:700mm（含1台离子除静电风扇）。

检修方式:手动推杆掀开检修，掀开高度450mm.

机台定位:3寸腳轮，M18腳杯高度可調, 分4段拼接安装。

内箱材质:T1.2mmSUS201#不锈钢板氬弧满焊加工。

外箱材质:T1.5mm SS41#冷轧钢板折弯加工製作。

机架材质:T2.0*40*40mm 铁方通焊接，机架四面封板。

机台颜色:薄膜烘烤炉经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。

保温材料:高密度黄色岩棉隔热，保温层厚度100mm。

炉密封条:₵20mm耐高硅胶密封条密封处理，美觀無污染。

防护标签:设备高温部分加贴高温警示标识。

温度范围:室温+10℃～200℃可调节;

温控方式:7寸触屏温度控制器配合固态继电器, 具备PID自动整定控温功能。

温度均匀:恒温15分钟空炉130℃±5℃。

温度检测:两个炉盖拼接处中间轴线为对称面（0.25m、0.75m、1.25m）处各放置一个热电偶，检测探头距离网带保持高度 80±10mm ，2个控温点，4个测温点，共计 6 个实时显示测温温度。

运风方式:风道分散后垂直送风吹向产品，循环运风設計。

运风电机:長軸型烤箱馬达多組及強力型多翼式镀锌風輪。

排风方式:2个∮90mm可调节排风阀。

加热元件:薄膜烘烤炉采用不锈钢电热管，加热功率:18KW。

升温速率:空炉常温～130℃约需时间15分钟

输送网带:薄膜烘烤炉输送宽600mm*4*4mm咖啡色铁复龙网带+纠偏导条。

输送速度:0-500mm/min任意调节,输送高度:800±50mm。

输送动力:减速电机配合易能变频器调速。

冷却风扇:进出料口安装2套离子除静电风扇风冷。

安全保护:超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器、電源逆向防止器等…合乎國際安全標準。

安全标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成7天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:簽定合同收到訂金之日起35個工作日內完成；安装调试时间为货到工厂之日 2 個工作日內完成。
