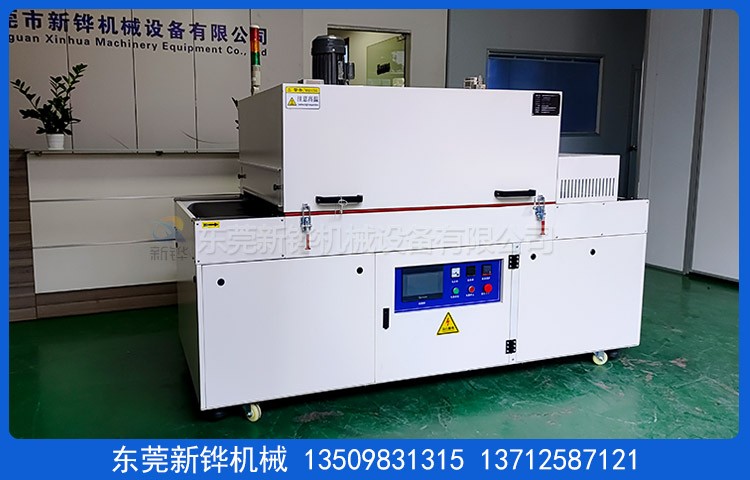

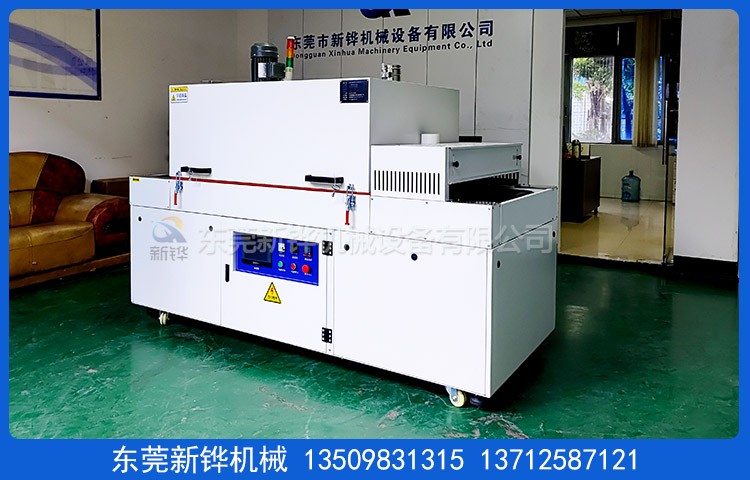

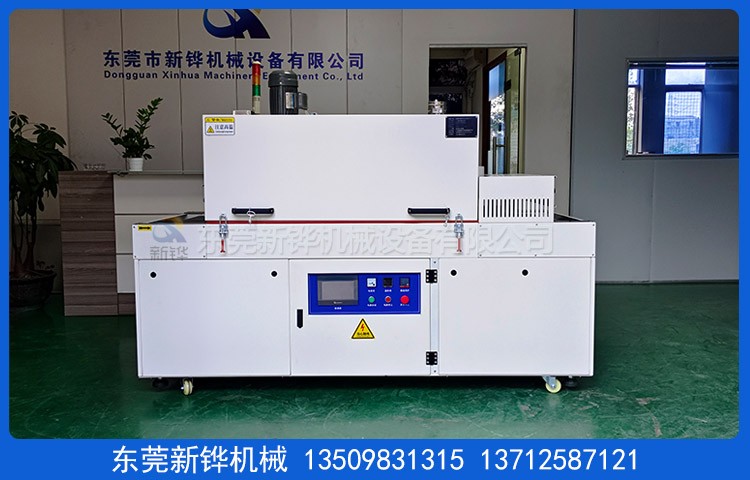

设备名称:点胶环形隧道炉

设备型号:XHSO-2-08-1R

机台电源:AC380V  3φ  50HZ  12.5KW

烘烤尺寸:长1300×宽750×高100mm

输送尺寸:长2500×宽950×高1500mm（以实物为准）

机台结构:入料口高度:0-100mm可调,进料段:350mm,加温段:1300mm（1段加热控制）,出料位:550mm(含冷却段350mm）。

机台定位:安装承重M20脚杯,3寸脚轮方便设备的固定和多段拼接。

检修方式:加热段用手动撑杆掀开保护设计,方便检修及清洁保养。

内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm厚冷板折弯加强焊接加工,打磨防锈。

机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面封板。

机台颜色:点胶环形隧道炉经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温材料:炉衬与炉体之间填充优质耐高温白色岩棉保温保温材料,保温层厚度80-100mm。

炉体密封:2*₵18mm耐高温密封条密封处理,美观无污染。

温度范围:最高温度:常温～MAX180℃可调,常用温度150℃。

温控系统:触摸屏+PLC+温度控制器+SSR固态继电器输出控制加热, 具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶。

运风方式:长轴型高温马达配多翼式镀锌风轮,顶部风道循环运风设计,均匀性佳。

进排风口:进风口:安装初效过滤网,排风阀￠90mm自然进风。

加热功率:点胶环形隧道炉采用不锈钢电热管

升温状态:12KW,恒温状态:7KW。

输送装置:采用耐高温特弗布带+防跑偏导条。

输送速度:调速范围:10-100mm/min变频器调节。

输送动力:减速电机输送平稳速度可调节。

安全保护:超温停止加热并警报装置,马达,电热过电流保护,控制回路短路及过载保护,漏电断路器,电源逆向防止器,急停开关,三色指示灯（红色故障,黄色待机,绿色运行）等合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护,技术咨询,故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台供电电源线3米,排风软管5米,以双方签定的技术协议书为标淮。

验收时间:设备调试完成3-5天内为验收时间。

随机资料:设备交付时附设备使用说明书,主要部件说明书,软件备份各1份,加热管1条。

交货日期:签定合同收到订金之日起25天完成。

安装调试:安装调试时间为货到工厂,电话视频指导安装 1个工作日内完成。
