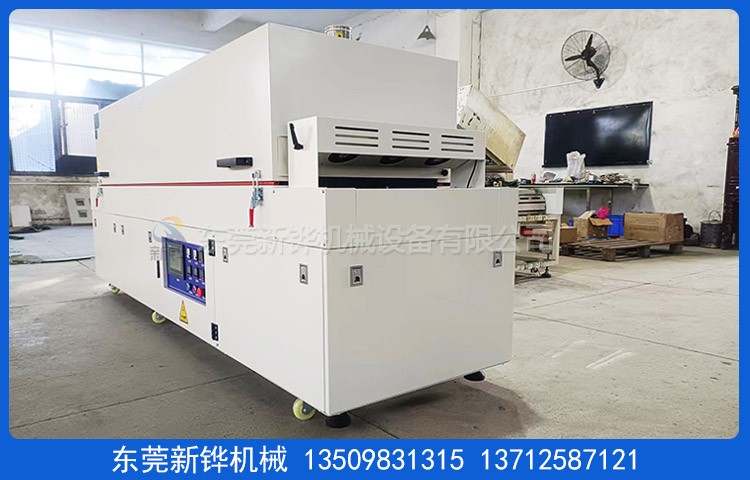

设备名称:隧道烘箱

机器型号:XHSO-3-06-2R

机台电源:机台电源:AC380V  3φ 50HZ  12KVA

烘烤尺寸:长3000×宽600×高100mm

输送尺寸:长4500×宽900×高1250mm（以实物为准）

机台结构:入料口高度:0-100mm，进料段:500mm，恒温段:3000mm（分两段加热），出料段:500mm，冷却段:500mm。

检修方式:上炉盖掀开检修电机/电热管组件。

内箱材质:T1.2mm厚SUS304#不锈钢板加工，全密封氩弧焊，保证炉内清洁。

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。

机架材质:T3.0*40*40mm铁方通焊接成型，外罩T1.2mm SS41#冷轧板。

脚轮脚杯:底部安装3寸活动脚轮，M20脚杯高度可调。

机台颜色:经防锈处理后静电高温粉体涂装（色卡:ZCM-1405A）。

保温结构:采用优质白色硅酸铝棉，保温层厚度50-80mm+外罩封板。

密封条:采用₵20mm耐高硅胶密封条密封处理，美观无污染。

防护标签:设备高温部分加贴高温警示标识。

外表温度:左右两侧机台外罩表面温度≤35度，产品进出时会有热量带出

进出炉口外罩表面温度不包括在≤35度以内。

温控方式:温度模块配合固态调整器控制，1组控制温度，输入模式为精密 K型热电偶;温控系统具备自动整定和PID参数的自动校正功能。

温度范围:常用120℃，室温-MAX150℃可调节。

温度均匀度:恒温30分钟满载120℃±5℃。

测温布点:1100mm前、中、后3个测温探头，测温高度40mm。

温度控制:威纶通触摸屏，设备为人机操作界面:输送速度、风机、加热、温度、温度曲线、易损件时间提示等参数直接设定。

可编程控制器:汇川PLC可编程控制器，机架下方电控箱，操作面板内嵌。

运风方式:马达经过风道分散后从上到下送风吹向产品，循环运风设计。

运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮。

加热器:SUS201无缝电热管+热风循环控制加热。

加热功率:升温功率12KW，恒温功率6KW。

升温速率:约8℃/min，空炉常温～120℃约需时间15分钟。

输送链板:宽600mmT1.5mm不锈钢折弯链板+201不锈钢链条。

输送链速:75mm/min（烘烤时间20分钟)；链速10-100mm/min可调节。

输送动力:万鑫减速电机+易能变频器调速+编码器监测链速。

输送高度:地面距离输送链板面1000mm

安全保护:电热管检测电流故障报警；超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器保护、电源逆向防止器保护；触摸屏开机画面按客户要求，内页参数易损件寿命提示功能和设定；三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）；所有地线拉到地线铜排处统一接线，直接接地；所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

机台电源:主电源采用AC 220V/380V/50Hz 三相五线制。

使用条件:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行，电热设备的安全性按GB5959.1-1986，GB5959.4-1992执行，JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》，GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修，易损件电热管、密封条质保期为6个月，质保期外设备配件损耗造成的故障本公司酌情收取工本费，免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容，免费提供日常技术咨询和故障处理服务，不定期对设备使用状况进行质量跟踪。

验收标准:设备调试完成30天内为验收时间，以双方签定的技术协议书为标淮，设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金确认图纸之日起30个工作日新铧厂内验收；安装调试时间为货到工厂之日 2天内完成。
