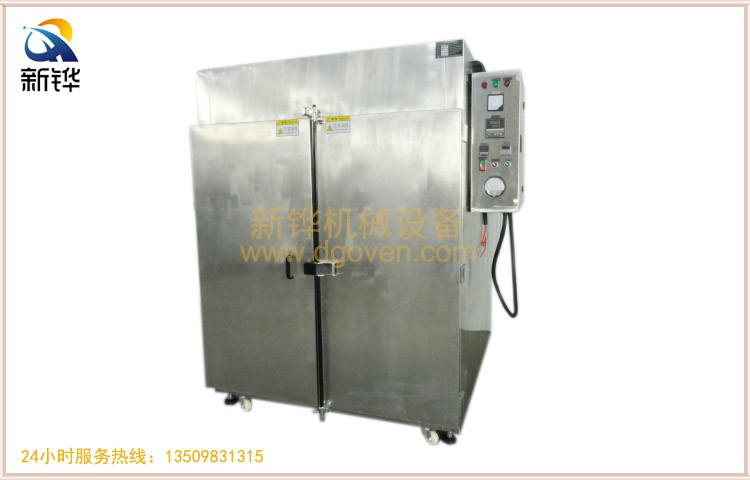

设备名称:线路板贴片烘箱

设备型号:XHMO-7

机台电源:AC380V  50Hz  12KVA

内箱尺寸:长1400×宽600×高1200mm

外箱尺寸:长1950×宽840×高1900mm（以实物为准）

温度范围:RT-250℃

升温时间:线路板贴片烘箱常温升至设定温度约35min

层架:12层

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.

内箱材质:SUS430#（SUS304#）镜面不锈钢.

外箱材质:SS41#钢板轻防锈处理后高温粉体烤粉.

均匀度:±2%（空载测试）

机台颜色:线路板贴片烘箱经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温材料:白色硅酸铝保温,保温层厚度100mm,保温罩厚度40mm

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染.

温控系统:智能温控器配合固态调整器控制,具备自动整定和PID参数的自动校正功能,输入模式为精密.

运风方式:水平/垂直送风.

运风电机:长轴型高温马达4组配强力型多翼式风轮.

进排风口:进风口:￠90mm调节风盘,排风口:￠90mm可调节风阀.

加热器:线路板贴片烘箱采用不锈钢电热管.

加热功率:12KW,恒温状态功率:6KW.

升温速率:约10℃/min,空炉常温～250℃约需时间25分钟

安全保护:超温停止加热并警报装置,马达,电热过电流保护,控制回路短路及过载保护,漏电断路器,电源逆向防止器等…合乎国际安全标准.

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.
