产品中心PRODUCT
电子业隧道烘箱
产品编号:

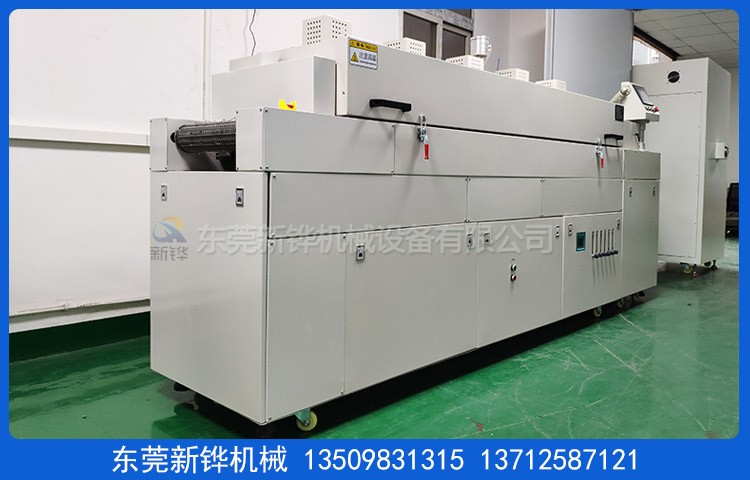

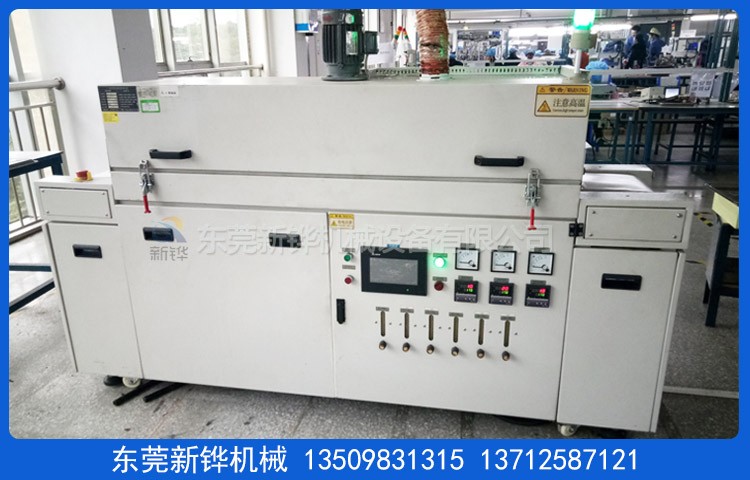

电子业隧道烘箱
适用范围:
电子半导体隧道炉适用于:电子业(半导体,LCD,LED),PCB,IC,LED芯片,电感等封装,烘干,收缩包装,焗漆,脱水,干燥,定型,预热,熔解及高温处理等.

设备名称:电子业隧道烘箱

充氮隧道炉功能:烘干,收缩包装,焗漆,脱水,定型,预热,熔解及高温处理等.

设备型号:XHSOQ-2-06-3R

机台电源:AC380V  14KVA  50Hz

烘烤尺寸:长2500×宽630×高100mm

输送尺寸:长3000×宽830×高1650mm(以实物为准)

机台结构:入料口高度:0-100mm,进料段:300mm,恒温段:800mm(分3段加热),冷却段:/ , 出料段:300mm

安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm

气动门:进出料安装气动门,光电检测来料后自动开关.

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.

内箱材质:SUS304#T1.5mm镜面不锈钢.

外箱材质:SS41#T1.5mm钢板经防锈处理后高温烤粉.

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:电子业隧道烘箱采用耐高温白色硅酸铝棉,保温层厚度100mm

密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.

温度范围:室温~MAX250℃,常用温度200℃

操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能.

温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.

温度均匀度:空炉200℃恒温25min后温差±2

运风方式:经过风道分散后水平循环运风设计,均匀性佳.

运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮.

高效过滤器:电子业隧道烘箱采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h

加热方式:SUS304#电热器+热风循环.

加热功率:14KW,恒温状态功率:7KW

升温速率:约8℃/min,空炉常温~200℃约需时间25分钟.

冷却方式:2排可调节角度轴流风扇.

输送网带:电子业隧道烘箱输送600mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置.

网带除尘:进料段安装除尘粘滚.

输送速度:减速电机配合变频器调速1-6m/min任意调节.

输送高度:输送带表面距离地面850+50mm可调.

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载,三色信号指示灯(红色故障,黄色待机,绿色运行)等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

机台电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.

充氮隧道炉产品特性:

ü 智能化控制系统,对人员技术要求低,方便快捷,便于掌握

ü 外来先进科技,耐高温,腐蚀,使用寿命时间长,坚固耐用

ü 安装方便,移动到需放置位置,将总电源线接入即可开机使用.

ü 采用不锈钢板精密焊接而成,不生锈, 清洁,无尘,

ü 能够同步控制,减少不良率加热设备可与生产线同步控制

ü 外来先进科技,保温效果好,不易爆裂,升温迅速,坚固耐用,节约电费

ü 分段控制,增加适用性并能达到温度均匀.稳定干净的加热过程.温度控制容易,且升温迅速,并较具安全性

ü 智能控制,控温稳定,温度均匀,无漏洞

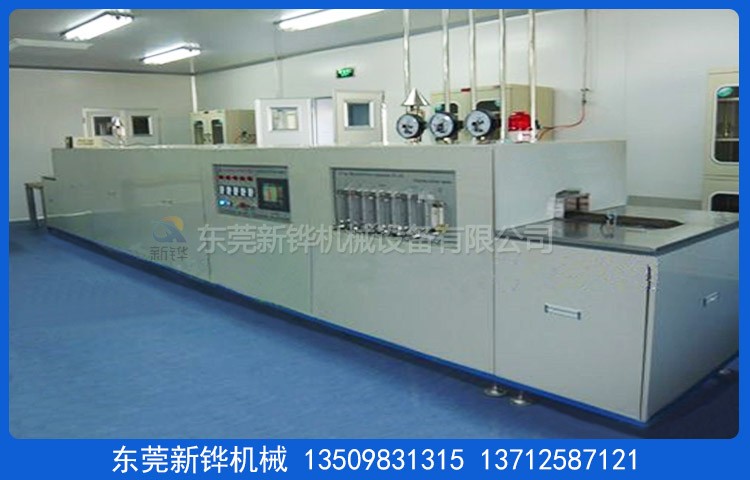

充氮隧道炉用途:电子业(半导体,LCD,LED),PCB,IC,LED芯片,电感

产品售后说明:

非人为损坏的均可享受厂家一年整机无忧质保

联系电话:0769-82983077  13509831315

运输过程中的一切货物损坏均由新铧机械承担,客户对产品货期有特殊需求的,可直接更换新机器直接发出.

东莞新铧烘烤设备厂家生产:电子业隧道烘箱,电子电感隧道炉,电子隧道烘箱,热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格
