产品中心PRODUCT
激光雷达隧道烘箱
产品编号:

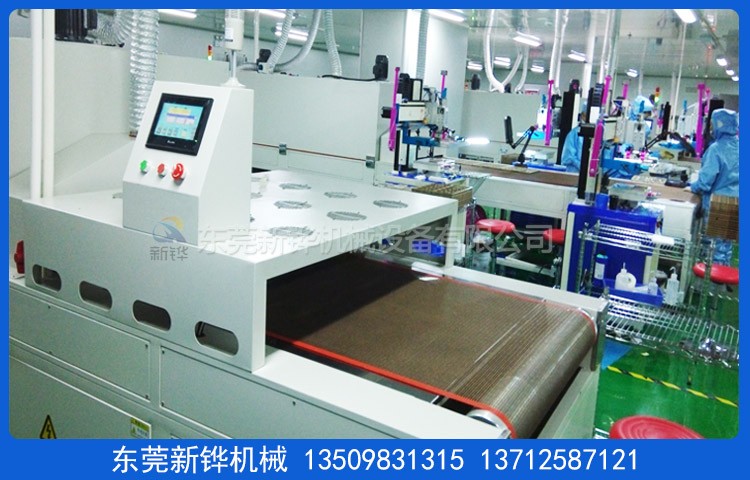

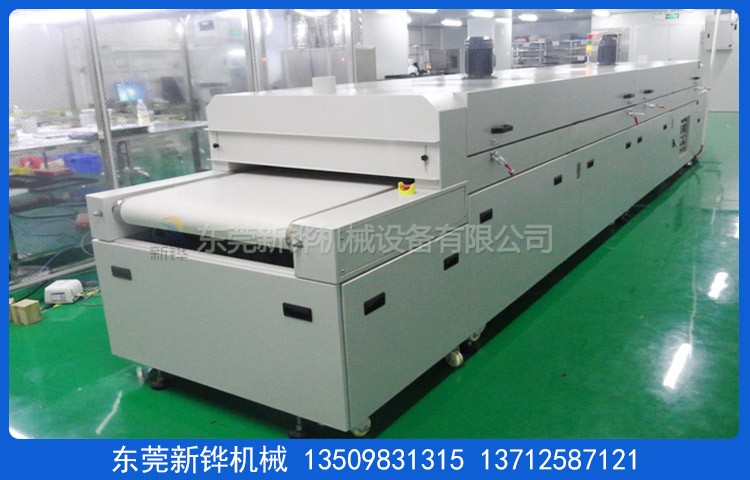

激光雷达隧道烘箱
适用范围:
激光雷达隧道烘箱适用于:动力电池,电机马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料等新能源行业.

设备名称:激光雷达隧道烘箱

设备型号:XHSOL-5-08-2IR

机台电源:AC380V  3φ  50HZ  25KVA

烘烤尺寸:长5000×宽850×高50mm

输送尺寸:长6500×宽1050×高1250mm(以实物为准)

机台结构:入料口高度:0-50mm,进料段:500mm,恒温段:1250mm(分4段加热),冷却段:500mm,出料段:500mm

安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm.

气动门:进出料安装气动门,光电检测来料后自动开关.

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.

内箱材质:T1.2mm厚SUS304#镜面不锈钢板全密封氩弧焊、保证炉内清洁.

外箱材质:T1.4mm厚SS41#冷轧钢板折弯加工制作.

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:激光雷达隧道烘箱采用耐高温白色硅酸铝棉,保温层厚度100mm.

密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.

温度范围:室温~MAX200℃,常用温度180℃.

操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能.

温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.

温度均匀度:空炉180℃恒温15min后温差±3-5℃ .

运风方式:经过风道分散后水平循环运风设计,均匀性佳.

运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮.

高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h;

加热方式:激光雷达隧道烘箱采用远红外电热管+热风循环.

加热功率:升温状态功率25KW,恒温状态功率:12.5KW.

升温速率:约6℃/min,空炉常温~180℃约需时间30分钟.

冷却方式:多排可调节角度轴流风扇.

输送网带:激光雷达隧道烘箱输送宽800mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置.

网带除尘:进料段安装除尘粘滚.

输送速度:减速电机配合变频器调速1-6m/min任意调节.

输送高度:输送带表面距离地面850+50mm可调.

安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯(红色故障,黄色待机,绿色运行)等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

机台电源:主电源采用AC 220V/380V/50Hz 三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.

东莞市新铧机械设备有限公司主营产品:烘烤隧道烘箱,固化隧道烘箱,点胶隧道烘箱,高温隧道烘箱,转子隧道烘箱,IR隧道烘箱,UV烘烤线,激光雷达隧道烘箱,传感器隧道烘箱,避障激光雷达隧道烘箱,光子激光雷达隧道烘箱,区域安全扫描仪隧道烘箱,扫描测距仪隧道烘箱等设备研发制造.

联系方式:蓝生13509831315  赖小姐13712587121

生产地址:中国东莞市万江区滘联创富工业园

新铧官网:http://www.dgoven.com

新铧邮箱:dgxhua@126.com


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格
