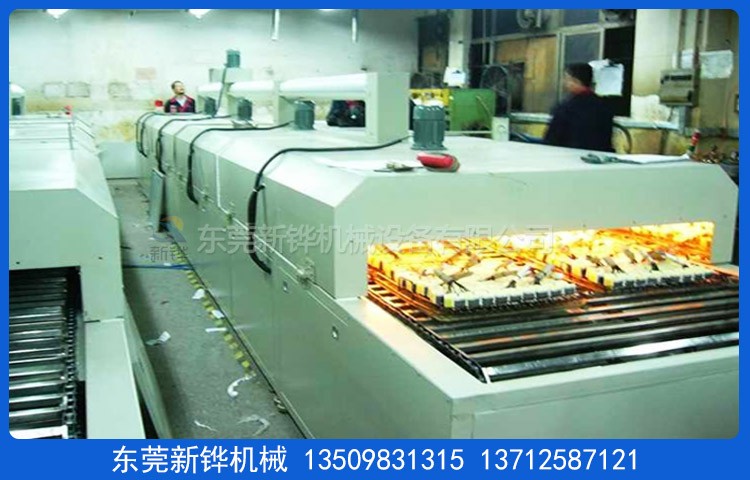

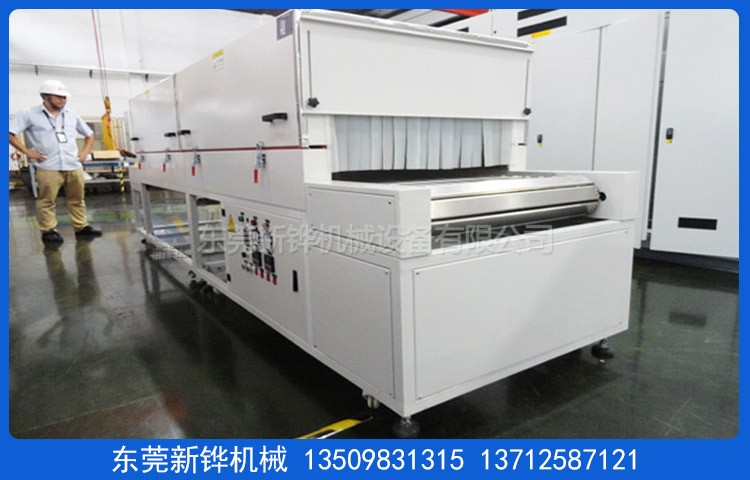

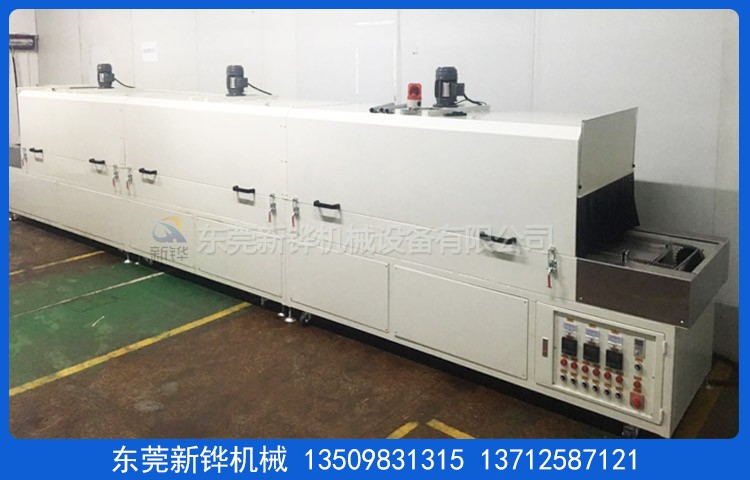

设备名称:链板隧道烘箱

设备型号:XHSO-1.5-04-1R

机台电源:AC380V 3φ  50HZ  6KVA

内箱尺寸:长1500×宽400×高100mm

外箱尺寸:长3000×宽700×高950mm（以实物为准）

机台结构:进料口高:0-100mm进料段:500mm（含100mm隔热罩）,加热段:1500mm（分1段加热控制）,出料段:1000mm（含冷却500mm）

炉盖检修:手动气弹簧掀开+保险撑杆方式。

内箱材质:T1.2mm厚SUS201#不锈钢板, 用氩弧焊接加工制作。

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。

机架材质:T3.0*40*40mm 铁方通焊接成型,机架四面+底部封板。

脚轮脚杯:底部安装承重20mm脚杯,3寸脚轮方便设备的固定和对接。

机台颜色:经防锈处理后静电高温粉体涂装,整机为皱纹白（或客户提供色卡）。

保温棉:采用优质白色硅酸铝棉,保温厚度50-80mm,加空气层隔热保温。

密封条:链板隧道烘箱采用₵20mm耐高硅胶密封条密封处理,美观无污染。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常用温度80℃,最高温度:常温～MAX120℃可调。

操作系统:触摸屏:威纶通触摸屏,设备为人机操作界面:输送速度、风机、加热、温度、温度曲线、易损件时间提示等参数直接设定；可编程控制器:汇川PLC可编程控制器,机架下方电控箱,操作面板内嵌。

温度均匀度:恒温30分钟空炉无产品测温80℃±5℃%。

测温分布点:1100mm前、中、后3个测温探头,测温高度40mm。

控制联机:客户控制伺服输送+定位（IO点联机）。

运风方式:马达由顶部经过风道分散后从上往下吹向产品,循环运风设计。

运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮。

加热器:链板隧道烘箱采用SUS201无缝电热管+热风循环控制加热。

加热功率:5KW,恒温状态功率:2KW。

升温速率:约8.5℃/min,空炉常温～80℃约需时间10分钟。

输送链板:宽400mmT1.5mm不锈钢折弯链板+201不锈钢链条。

输送链速:75mm/min（烘烤时间20分钟)；链速10-100mm/min可调节

输送动力:万鑫减速电机+易能变频器调速+编码器监测链速。

检测定位:上、下料两侧亚德客气缸检测定位。

输送动力:750W松下伺服配减速电机。

输送高度:地面距离输送链板面1000mm。

冷却方式:出料段上方安装冷却横流风扇。

安全保护:电热管检测电流故障报警；超温停止加热并警报装置,马达、电热过电流保护；控制回路短路及过载保护,漏电断路器保护、电源逆向防止器保护,触摸屏开机画面按客户要求,内页参数易损件寿命提示功能和设定,三色信号指示灯（红色故障指示,黄色待机指示,绿色运行指示）,所有地线拉到地线铜排处统一接线,直接接地,所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

机台电源:主电源采用AC 220V/380V/50Hz 三相五线制。

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,易损件电热管、密封条质保期为6个月,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成30天内为验收时间,以双方签定的技术协议书为标淮,设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起30个工作日内完成；安装调试时间为货到工厂之日 2 个工作日内完成。
