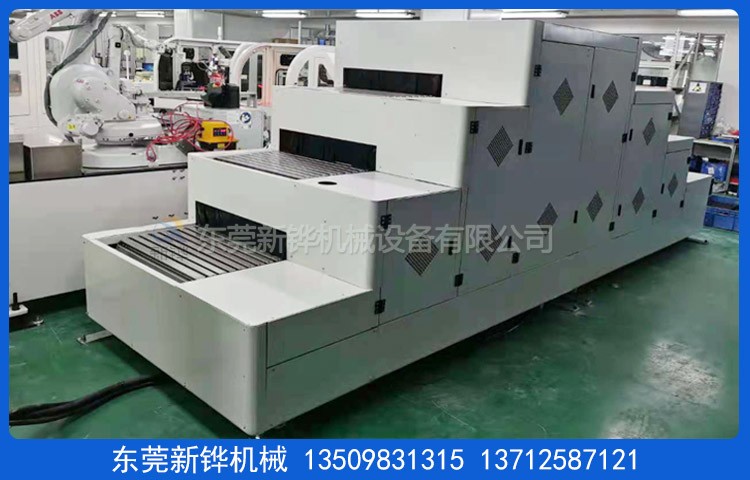

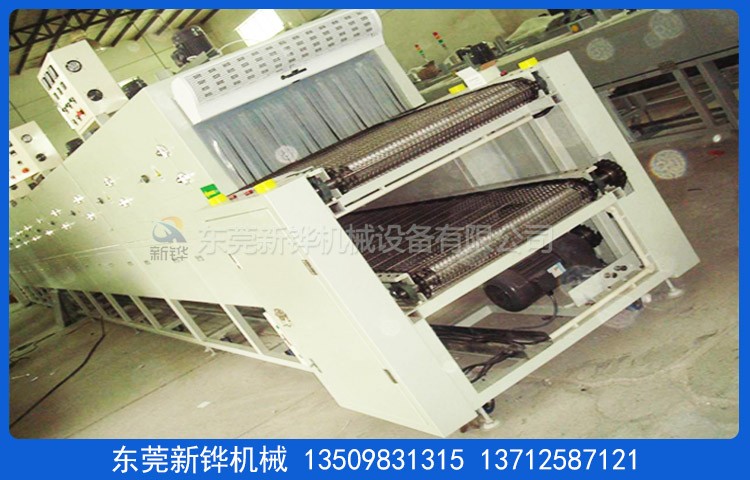

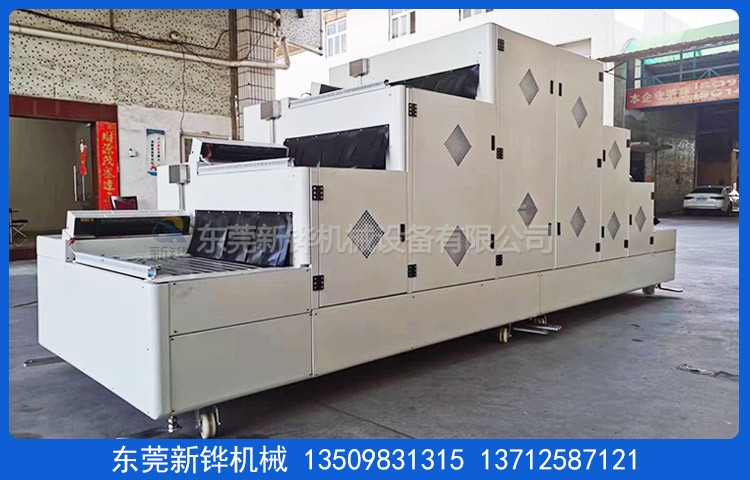

设备名称:双层隧道烘箱

机器型号:XHSO-TQS5-2T

机台电源: AC380V  3φ  50HZ  48KVA

上层烘烤尺寸:L3780×W840×高150mm（以实物位置，可按需定制）

上层输送尺寸:L5000×W1500×高600mm

上层尺寸分布:进料570mm,加热段3780mm（分3段控制）,出料650mm

下层烘烤尺寸:L3780×W840×高150mm

下层输送尺寸:L5000×W1500×高600mm

下层尺寸分布:进料570mm,加热段3780mm（分3段控制）,出料650mm

出料装置:上,下两层加装导条及微动开关检测产品。

安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm

检修方式:侧面分层活动门检修电机/电热管组件。

内箱材质:T1.5mm厚SUS304#镜面不锈钢板全密封氩弧焊,保证炉内清洁。

外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板。

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温结构:双层隧道烘箱采用耐高温白色硅酸铝棉,保温层厚度100mm

密封条:采用₵20mm耐高硅胶密封条密封处理,美观无污染。

温度范围:室温~MAX200℃,常用温度150℃

温度控制器:达温度模块配合固态调整器控制, 输入模式为精密 K型热电偶.温控系统具备自动整定和PID参数的自动校正功能。

操作系统:威纶通触摸屏+三菱PLC可编程控制器,设备为人机操作界面:输送速度,风机,加热,温度,温度曲线等参数直接设定。

温度均匀度:空炉150℃恒温15min后温差±5-10℃

上下两层测温点:3780mm前,中,后3*3布局9个测温探头,测温高度140mm,吸热罩:前后测温探头2个。

运风方式:经过风道分散后水平循环运风设计,均匀性佳。

运风电机:长轴型烤箱专用马达多组配强力型多翼式镀锌风轮。

加热方式:双层隧道烘箱采用不锈钢电热管+热风循环。

加热功率:上层20KW+下层20KW=40KW,恒温状态功率:20KW

升温速率:约7℃/min,空炉常温～150℃约需时间20分钟。

烘烤时间:放料到出料180分钟

冷却方式:2排可调节角度轴流风扇。

输送网带:双层隧道烘箱输送宽840mmT2.5mm不锈钢折弯链板+201不锈钢链条。

输送速度:减速电机配合变频器0-100mm/min范围任意调节。

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准。

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54

机台电源:主电源采用AC 220V/380V/50Hz 三相五线制。

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂。

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》

技术标准:GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费。

培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。
