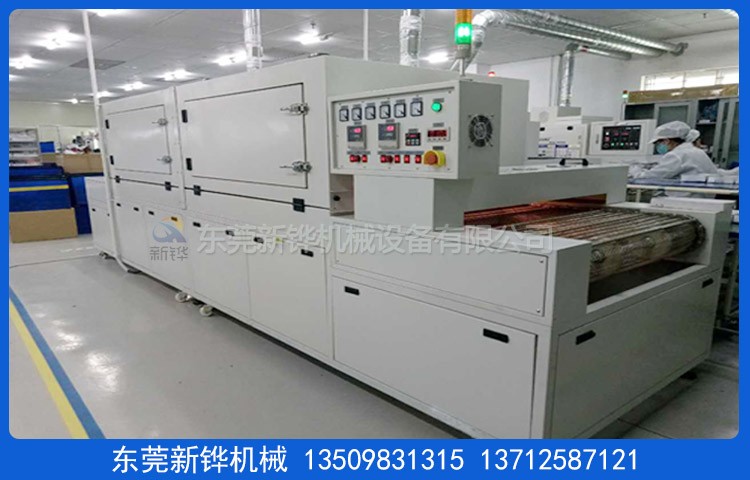

设备名称:卡槽隧道烘箱

机器型号:XHSO-8-08-4IR

机台电源:AC380V  3φ  50HZ  36KVA

烘烤尺寸:长8000×宽850×高150mm

输送尺寸:长10000×宽1050×高1650mm（以实物为准）

机台结构:入料口高度:0-200mm,进料段:800mm,恒温段:2000mm(分4段加热）,出料段:800mm,冷却段:400mm

安装定位:底部安装承重3寸脚轮,M18脚杯高度可调+50mm.

检修方式:手动撑杆保护检修方式设计.

内箱材质:T1.2mm厚SUS304#镜面不锈钢板全密封氩弧焊,保证炉内清洁.

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作.

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:卡槽隧道烘箱采用耐高温白色硅酸铝棉,保温层厚度80mm.

密封条:采用₵20mm耐高温双层硅胶密封条密封处理,美观无污染.

温度范围:室温~MAX200℃,常用温度160℃.

温度控制:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.

温度均匀度:空炉160℃恒温15min后温差±2%℃.

加热方式:卡槽隧道烘箱采用远红外线电热管+热风循环运风.

加热功率:36KW,恒温状态功率:18KW,预加热功率:2 KW.

升温速率:约8℃/min,空炉常温～160℃约需时间20分钟.

冷却方式:2排可调角度轴流风扇强制风冷.

输送网带:宽800mmT1.0*4*4mm不锈钢网带配导条纠偏装置.

网带除尘:进料段安装除尘粘滚（可选配）.

输送速度:减速电机配合变频器调速1-8m/min任意调节.

输送高度:卡槽隧道烘箱输送带表面距离地面850+50mm可调.

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

供电电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》

技术标准:GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.

培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
