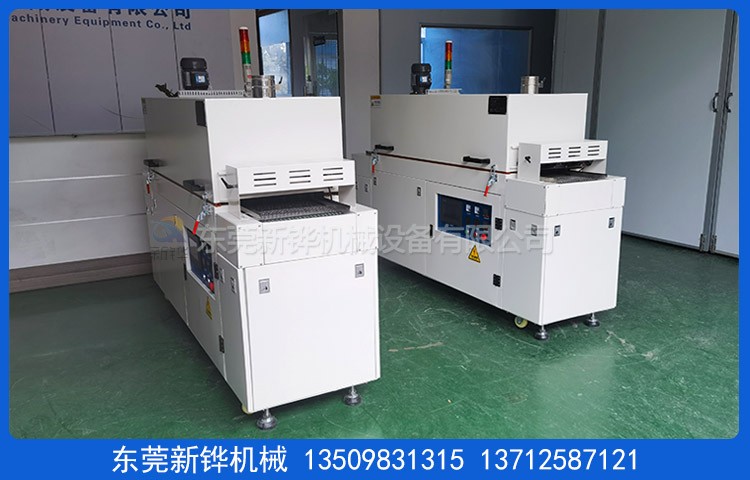

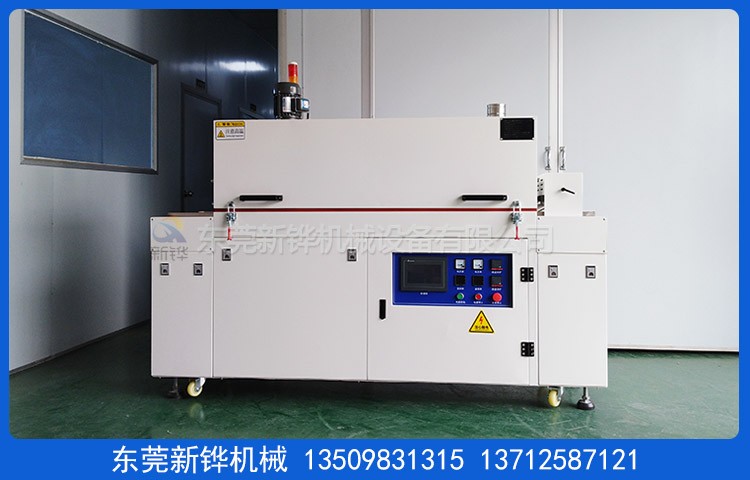

设备名称:贴片电感隧道烘箱

机台型号:XHSO-2-0.5-2R

整机电源:AC380V  3φ  50HZ  13KW

烘烤尺寸:长2500mm×宽560mm×高80mm（烘干区）

输送尺寸:长3100mm×宽790mm×高1750mm

机台尺寸:入料段长300mm,加热段长2500mm（2段加热）,出料段长300mm,进出料口:0-80mm高低度可调。

输送高度:输送网面距离地面高度750±20mm可调,输送带有效宽度:560mm。

机台结构:加热段采用手动撑杆掀开式设计,方便检修及清洁保养。

内箱材质:标1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,保证炉内清洁,无灰尘产生。

外箱材质:标1.5mm 厚SS41#冷轧钢板加工制作。

机架材质:采用40*40*1.5mm 厚方通焊接成型,底部安装承重3寸脚杯,脚杯高度可调,方便设备的固定和对接。

机台颜色:机台焊接处焊接牢固、打磨平整；经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温结构:贴片电感隧道烘箱采用100K高密度保温棉,保温厚度100mm,加空气层隔热保温。

密封条:加热炉盖采用耐高温硅胶迫紧,密封处理,美观无污染；设备高温部分加贴高温警示标识。

温度范围:常用温度120℃,最高温度:常温～180℃可调。

升温时间:空炉常温～120℃约需时间30分钟。

温度均匀度:恒温30分钟空载测120℃±3℃%（进出料口除外）。

控制系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温,输入模式为台湾(华菱)精密 K型热电偶；具备自动整定和PID参数的自动更正功能。

操作面板:采用7寸台达触摸屏集中控制。

运风方式:加热段:2500mm/1个运风马达,马达由顶部循环送风,热风经过风道分散后从上至下后吹向产品,循环运风设计,均匀性佳。

运风动力:贴片电感隧道烘箱采用长轴型烤箱专用马达1组（升捷）及10.5寸强力型多翼式镀锌风轮。

加热系统:采用不锈钢电热管+热风循环进行加热,加热温度均匀、稳定、温差小。

加热功率:约为12KW。

发热管数量:6根分2组。

热气回收:出炉口内置Φ90mm管道配200W风机采集热气从进风口循环至炉内。

输送系统:输送网带:采用0.7mm特弗龙布带（黑色）,输送网有效宽560㎜。

防偏装置:铁弗龙布带加防偏导条。

输送动力:10-60min走2500mm,输送速度: 41-250mm/min。

输送方向:从右向左输送（以操作人员面向机台,控制面板在机台左边为基准）。

安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准。

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54。

机台电源:主电源采用AC220V/380V/50Hz三相五线制。

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
