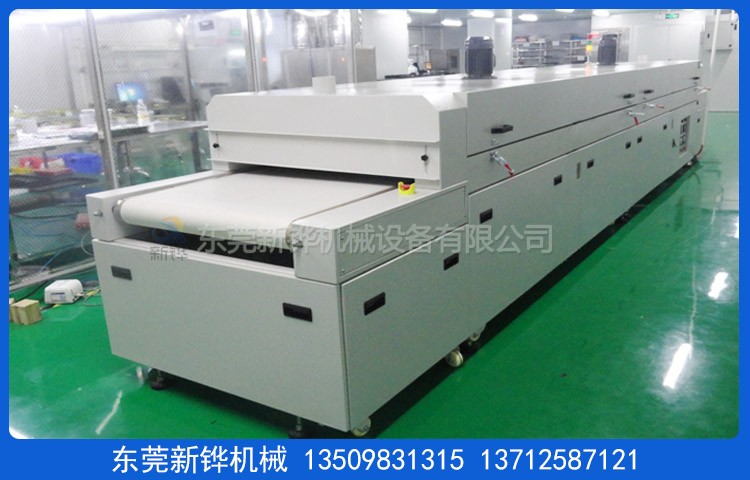

设备名称:热风洁净隧道烘箱

机器型号:XHSOL-4-1-2IR

机台电源:AC380V  50HZ  30KVA

烘烤尺寸:长4000×宽1000×高50mm

输送尺寸:长6000×宽1050×高1650mm（以实物为准）

机台结构:入料口高度:0-50mm,进料段:800mm,恒温段:2000mm(分2段加热）,出料段:800mm,冷却段:400mm

安装定位:热风洁净隧道烘箱底部安装承重3寸脚轮,M18脚杯高度可调+50mm.

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.

内箱材质:T1.2mm厚SUS403#镜面不锈钢板全密封氩弧焊,保证炉内清洁.

外箱材质:T1.4mm厚SS41#冷轧钢板折弯加工制作.

机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:采用耐高温白色硅酸铝棉,保温层厚度120mm.

密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.

温度范围:室温~MAX250℃,常用温度200℃.

温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.

温度均匀度:空炉200℃恒温15min后温差±2.5%℃ .

运风方式:经过风道分散后水平循环运风设计,均匀性佳.

运风电机:长轴型烤箱专用马达3组配强力型多翼式镀锌风轮.

高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000m3/h；

洁净等级:Class100#

加热方式:热风洁净隧道烘箱采用远红外电热管+热风循环.

加热功率:30KW,恒温状态功率:15KW.

升温速率:约7℃/min,空炉常温～250℃约需时间35分钟.

冷却方式:2排可调节角度轴流风扇.

输送网带:宽950mmT1.0*4*4mm铁氟龙网带配自动光电纠偏装置.

网带除尘:进料段安装除尘粘滚.

输送速度:减速电机配合变频器调速1-6m/min任意调节.

输送高度:热风洁净隧道烘箱输送带表面距离地面850+50mm可调.

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

机台电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
