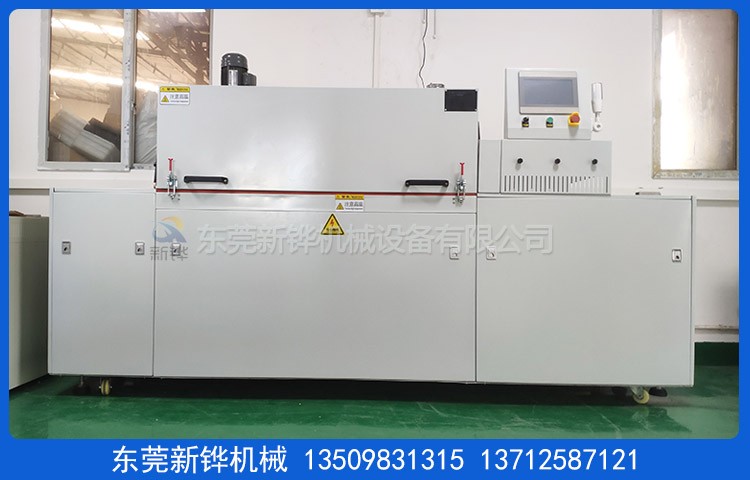

设备名称:风暖隧道烘箱

机器型号:XHSO-04-3-1R

机台电源:AC380V  3φ  50HZ  6KVA

烤炉尺寸:L1500×W400×高100mm

输送尺寸:L3000×W700×高950mm

尺寸分布:进料段500mm,加热段1500mm,出料段:1000mm(含冷却500mm)。

机台结构:上炉盖掀开检修电机/电热管组件。

内箱材质:T1.2mm厚SUS201#不锈钢板氩弧全密封满焊加工制作。

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。

机架材质:T3.0*40*40mm 铁方通焊接成型,外罩T1.2mm SS41#冷轧板。

脚轮脚杯:风暖隧道烘箱底部安装3寸活动脚轮,M20地脚螺丝高度可调节。

机台颜色:经防锈处理后静电高温粉体涂装（色卡:ZCM-1405A）。

保温结构:优质白色硅酸铝棉,保温厚度50-80mm+外罩封板。

密封条:₵20mm耐高硅胶密封条密封处理,美观无污染。

防护标签:设备高温部分加贴高温警示标识。

外表温度:左右两侧机台外罩表面温度≤35度,产品进出时会有热量带出进出炉口外罩表面温度不包括在≤35度以内。

温控方式:温度模块配合固态调整器控制,1组控制温度,输入模式为精密 K型热电偶,温控系统具备自动整定和PID参数的自动校正功能。

温度范围:常用80℃,室温-MAX120℃可调节。

温度均匀度:恒温30分钟满载80℃±5℃。

测温布点:1100mm前、中、后3个测温探头,测温高度40mm。

操作系统:触摸屏:威纶通触摸屏,设备为人机操作界面:输送速度、风机、加热、温度、温度曲线、易损件时间提示等参数直接设定,可编程控制器:汇川PLC可编程控制器,机架下方电控箱,操作面板内嵌。

运风方式:马达经过风道分散后从上到下送风吹向产品,循环运风设计。

运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮。

加热系统:加热器:SUS201无缝电热管+热风循环控制加热。

加热功率:升温功率5KW,恒温功率2KW。

升温速率:约8.5℃/min,空炉常温～80℃约需时间10分钟。

输送链板:风暖隧道烘箱输送宽400mmT1.5mm不锈钢折弯链板+201不锈钢链条。

输送链速:75mm/min（烘烤时间20分钟)；链速10-100mm/min可调节；

输送动力:万鑫减速电机+易能变频器调速+编码器监测链速。

输送高度:地面距离输送链板面1000mm。

冷却方式:出料段上方安装冷却横流风扇。

安全保护:电热管检测电流故障报警；超温停止加热并警报装置,马达、电热过电流保护；控制回路短路及过载保护,漏电断路器保护、电源逆向防止器保护,触摸屏开机画面按客户要求,内页参数易损件寿命提示功能和设定,三色信号指示灯（红色故障指示,黄色待机指示,绿色运行指示）,所有地线拉到地线铜排处统一接线,直接接地。

安全标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修,易损件电热管、密封条质保期为6个月,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成30天内为验收时间,以双方签定的技术协议书为标淮,设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金确认图纸之日起30个工作日新铧厂内验收,安装调试时间为货到工厂之日 2天内完成。
