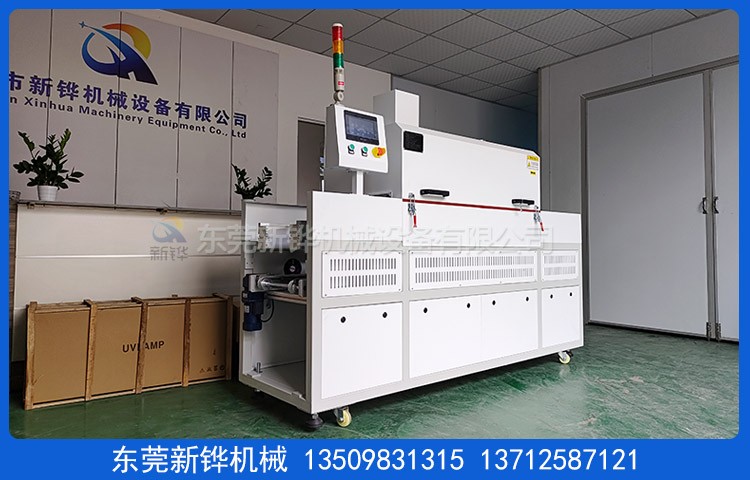

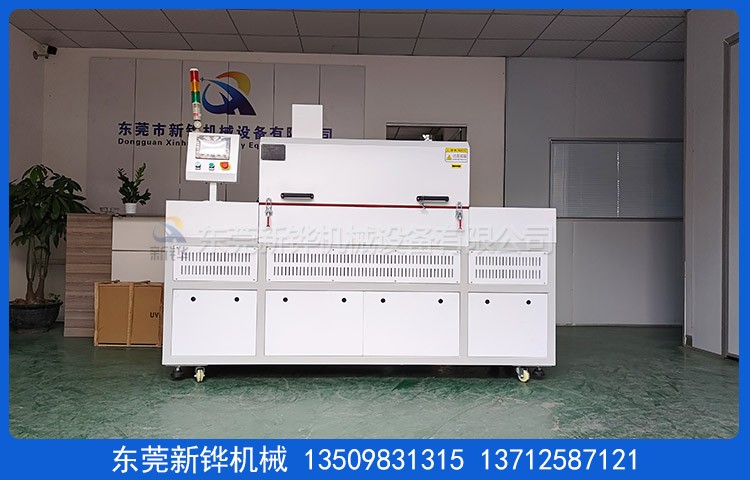

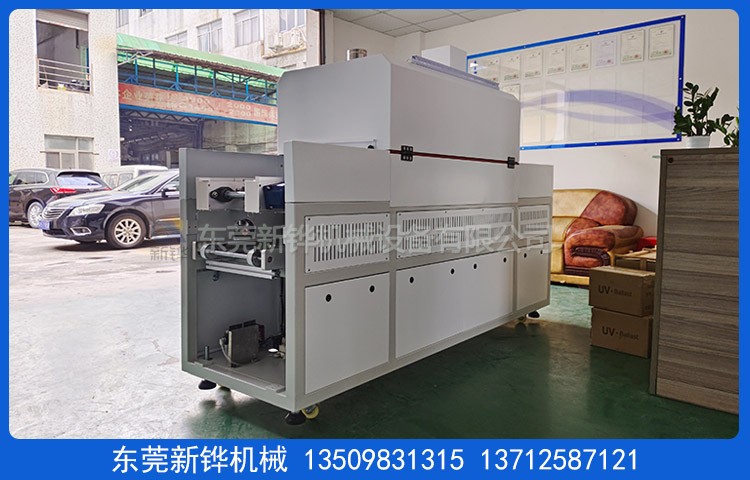

设备名称:移印隧道烘箱

设备型号:XHSO-2.4-05-1IR

机台电源:AC380V  3φ  50HZ  9KVA

烘烤尺寸:长1300×宽500×高250mm

上层输送:长2400×宽720×高981mm

下层回流:长2400×宽720×高643mm

机台结构:入料口高度:150mm；进料段:550mm（隔热帘）；恒温段:1300mm（1段）；出料段:550mm（隔热帘）。

内箱材质:T1.2mm厚SUS不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm厚冷板折弯加强焊接加工,打磨防锈。

机架材质:T4.0*50*50mm铁方通焊接成型,机架四面封板。

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色或客户提供色卡。

保温材料:高密度黄色保温岩棉保温,保温层厚度100mm。

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染。

温度范围:常用温度:150℃,最高温度:常温～MAX200℃可调。

温控系统:温度控制器配合SSR控制,具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶。

运风方式:经过风道分散后循环运风设计,均匀性佳。

运风电机:长轴型高温马达多组配强力型多翼式风轮。

进排风口:进风口:￠90mm调节风盘,排风口:￠90mm可调节风阀。

主加热器:移印隧道烘箱采用远红外线电热管+不锈钢电热管,2套加热方式。

加热功率:升温状态:8KW,恒温状态:4KW。

升温速率:约10℃/min,空炉常温～150℃约需时间10分钟。

上层输送:量产线:线体有效内宽:342mm,2.5倍不锈钢倍速链+精研调速马达+三个阻挡气缸输送；试机线:线体有效内宽:400mm,铁复龙网带输送运行。

下层回流:同步带传送+精研调速马达。

输送速度:电子调速器调节速度,常用350~400mm/s速度可调节

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及超载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

质保服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

售后服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起30天完成。
