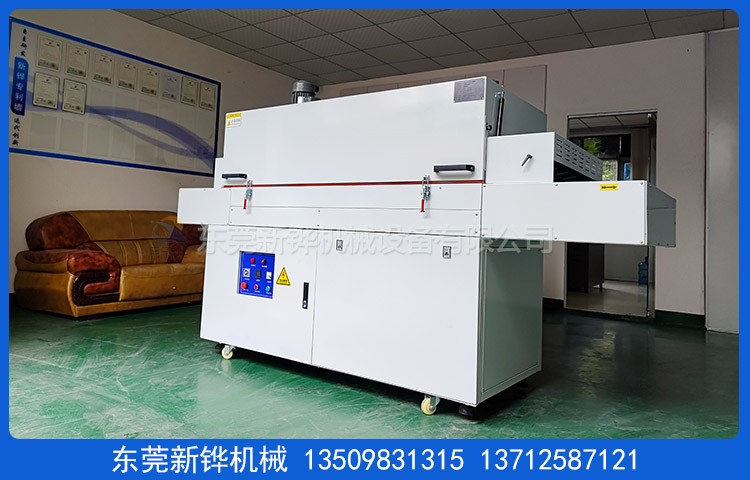

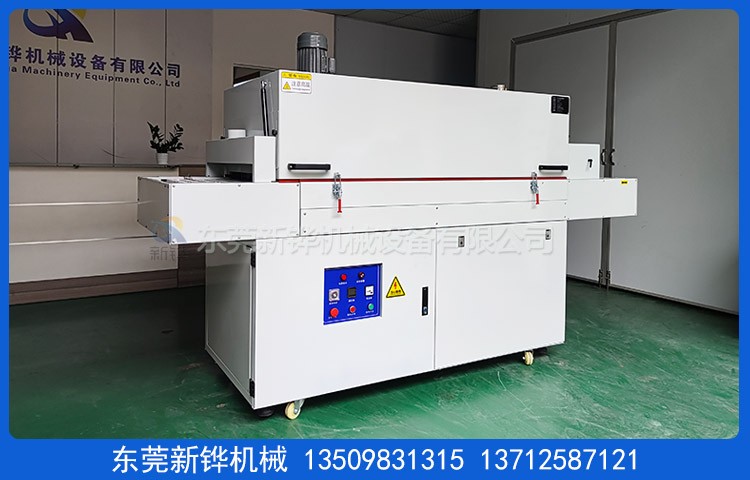

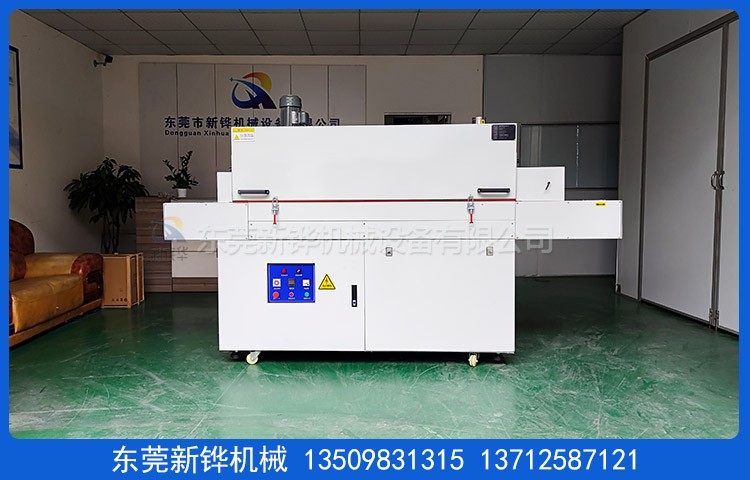

设备名称:功率电感隧道烘箱

机台型号:XHSO-2.6-045-2R

整机电源:AC380V  3φ  50HZ  12.5KW

内型尺寸:宽470mm×长2000mm×高80mm（烘干区）

外型尺寸:宽620mm×长2600mm×高1750mm

机台尺寸:入料段长300mm,加热段长2000mm（2段加热）,出料段长200mm,进出料口:0-80mm高低度可调。

输送高度:功率电感隧道烘箱输送网面距离地面高度1020±20mm可调,炉内宽470mm,输送带有效宽度:450mm。

机台结构:加热段采用手动撑杆掀开式设计,方便检修及清洁保养。

内箱材质:标1.2mm厚SUS201#不锈钢板加工制作,氩弧焊接,保证炉内清洁,无灰尘产生。

外箱材质:标1.5mm厚SS41#冷轧钢板加工制作。

机架材质:功率电感隧道烘箱采用40*40*1.5mm 厚方通焊接成型,底部安装承重3寸脚杯,脚杯高度可调,方便设备的固定和对接。

机台颜色:机台焊接处焊接牢固、打磨平整；经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温结构:采用100K高密度保温棉,保温厚度100mm,加空气层隔热保温,加热炉盖采用耐高温硅胶迫紧,密封处理,美观无污染。

防护标签:设备高温部分加贴高温警示标识。

温控系统:温度范围:常用温度70℃,最高温度:常温～150℃可调；

温度均匀度:恒温30分钟空载测试70℃±3℃（进出料口除外）；

温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温,输入模式为台湾(华菱)精密 K型热电偶；具备自动整定和PID参数的自动更正功能； 操作面板:采用7寸台达触摸屏集中控制。

运风方式:加热段:2000mm/1个运风马达,马达由顶部循环送风,热风经过风道分散后从上至下后吹向产品,循环运风设计,均匀性佳。

运风电机:采用长轴型烤箱专用马达1组（升捷）及9寸强力型多翼式镀锌风轮。

加热系统:采用不锈钢电热管+热风循环进行加热,加热温度均匀、稳定、温差小。

加热功率:约为12KW,发热管数量:6根分2组；

输送系统:功率电感隧道烘箱输送网带:采用0.7mm特弗龙布带（黑色）,输送网有效宽450㎜。

防偏装置:铁弗龙布带加防偏导条。

输送动力:万鑫400W1:1000减速电机驱动配合易能变频器调速,输送时间:15分钟走2150mm；

输送方向:从右向左输送（以操作人员面向机台,控制面板在机台左边为基准）；

安全保护:超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及超载保护；正泰漏电断路器；三色指示灯（红色故障指示、黄色待机指示、绿色运转指示）；每个加热段用单独的温控器（数显温控器）、感温头监控温度,超温停止加热并报警。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度≤75%,温度:0℃～40℃,气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988,或JB/T6049-1992执行,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94《耐火纤维炉衬的设计和安装规范》,JB/DQ5071－92《筑炉守则》,GB10067.1－88《电热设备基本技术条件  通用部分》,GB10067.4－88《电热设备基本技术条件  间接电阻炉》,GB9452－88《热处理炉有效加热区测定方法》,其余按相关的中华人民共和国国家标准及部颁标准.

售后服务:本公司设备自送货之日起,整机质保期为1年,配件部分按配件实际保修日期为准,质保期内发生任何非人为质量问题,免费提供维修,全年制免费提供日常技术咨询和故障处理服务, 并不定期对设备使用状况进行质量跟踪,设备安装调试完毕后,现场实际操作培训,质保期外设备故障,损耗造成的配件本公司酌情收取工本费。
交货日期:收到订金之日起20天完成,以双方签定的技术协议书为标淮,设备交付时附设备说明书1份。
