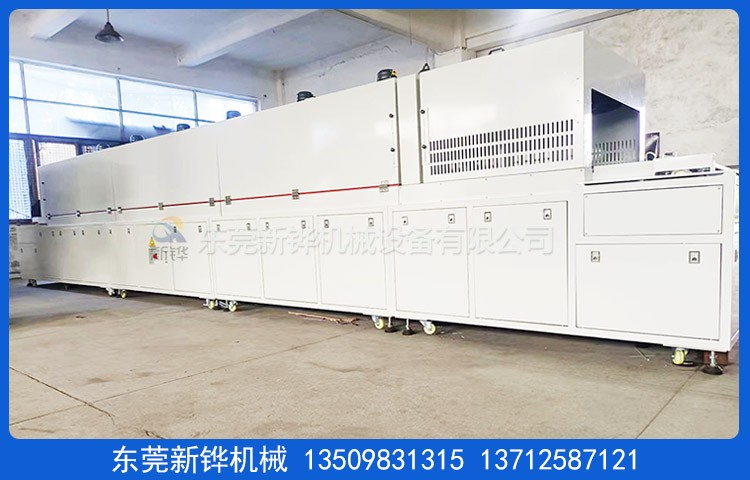

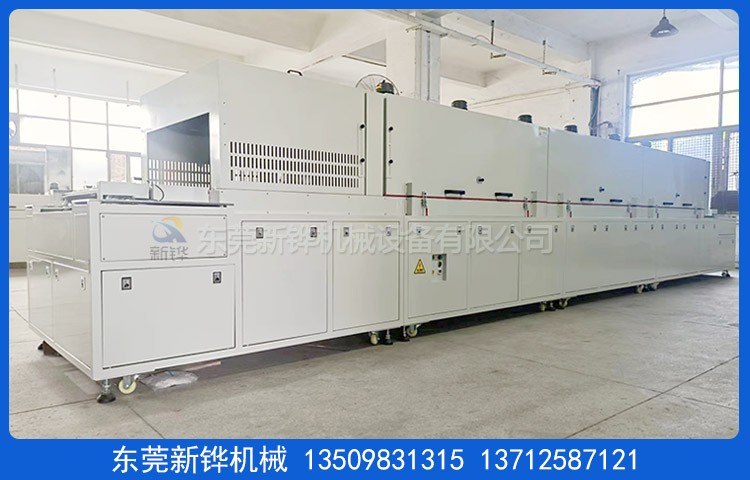

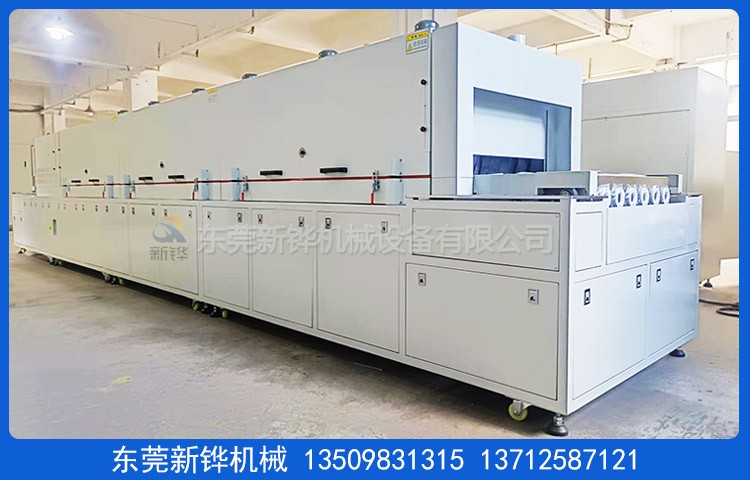

设备名称:伺服电机隧道烘箱

机器型号:XHSO-1-450T-1R

机台电源:AC380V  50Hz  10KVA

内箱尺寸:1000*1650*150mm

外箱尺寸:1850*1350*1650mm（以实物为准）

外箱材质:SS41#1.5mm折弯焊接加工,顶部可掀开检修设计,背面预留2个检测孔.

保温夹层:高密度白色硅酸铝棉厚度为100MM.

机台表面温度:室温+25度（接缝处除外）

内箱材质:SUS201#1.2mm不锈钢密焊加工,产品进出口高度100MM

机架材质:支架40*40*2.5mmmm方通,内置电箱,四面活动门板,10厘水平台面.

进出料定位:2组日本SMC气缸配合日本松下光电检测链条定位.

温控系统:7寸昆仑通泰触摸屏+松下PLC+日本欧姆龙温控器+东达SCR,人机界面控制.

加热控制:当进料有故障不能送料时输出停止加热信号停止加热,输送链条,运风电机不能停,当温度降至75度时又继续加热.

温度范围:最高温度:220℃可调,常用温度:150±10℃,室温~150℃大约10分钟.

运风方式:单向水平运风,370W长轴电机配合多翼式风轮.

加热方式:伺服电机隧道烘箱采用半镀白膜中波红外线电热管加热风循环,单段炉盖加热功率:9KW.

加热时间:升温+恒温时间:10分钟.

冷却方式:正面多个轴流风扇+顶部横流风机吹风冷却,冷却时间:5分钟的链条行程.

输送链条:08B加长销碳钢链条,黑色铝质阳极转子定位杯大约450个.

安全装置:超温保护装置,电源缺相保护,热过载保护,接触器施耐德,漏电开关正泰.

机台颜色:打磨倒角无毛刺,防锈后高温喷塑（客户提供色版,米黄色）.

进出料定位:1组日本SMC气缸配合日本松下光电检测链条定位.

传动电机:日本松下伺服电机,输送节拍2S出一个产品,要正反转输送.

控制方式:缓冲区的控制客户自己负责（不含触摸屏+PLC),本机配备伺服电机,伺服控制,气缸,检测光电.

供电电源:主电源采用AC 220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费.

培训服务:免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.
