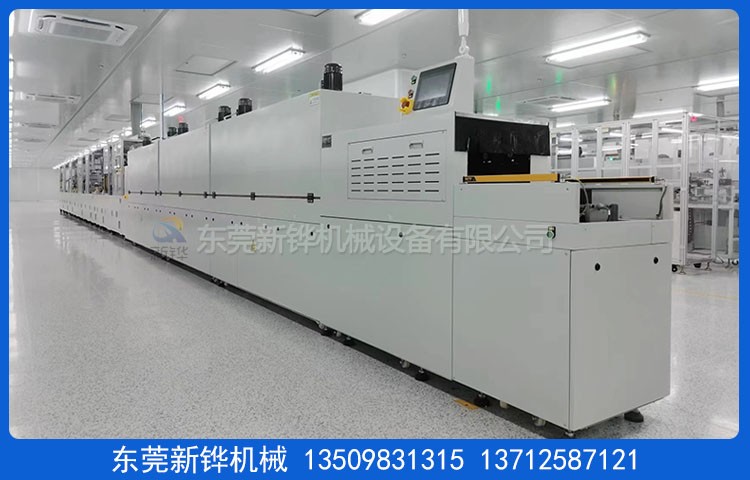

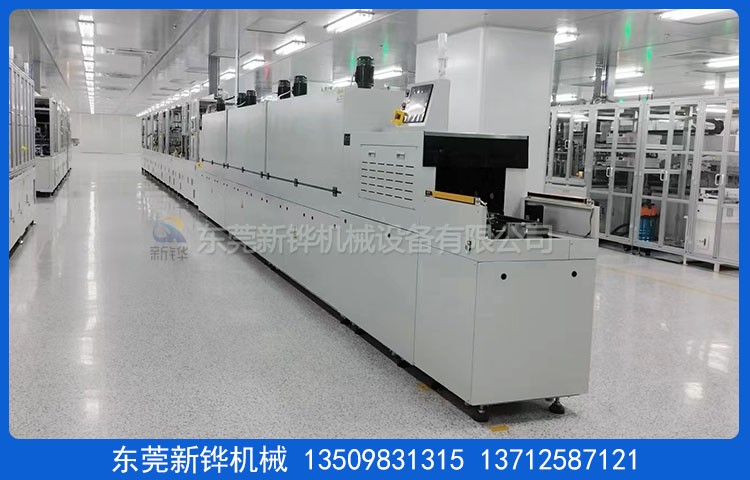

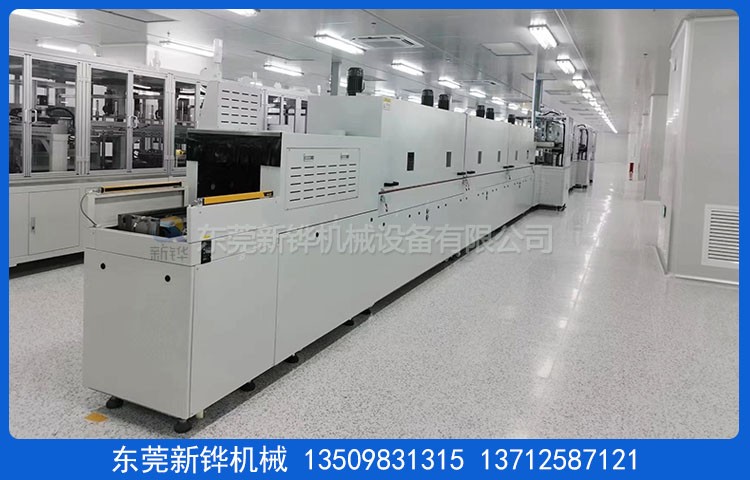

设备名称:加热冷却隧道烘箱

设备型号:XHSO-9.5-04-2T-6R

设备电源:AC380V  3φ  50HZ   38KVA

烤炉尺寸:L7250 × W470 × 高400mm

外形尺寸:L9500 × W670 × 高1650mm

尺寸分布:进料段300mm（含风帘）；烘烤段7250mm；过渡段（排风口100+

风帘200mm；冷却段1000mm；升降平台:650mm

机台结构:上炉盖电动缸掀开检修电机/电热管组件，配手动撑杆保护。

内箱材质:T1.2mm厚SUS304#不锈钢板氩弧全密封满焊加工制作。

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm 铁方通焊接成型，外罩T1.2mm SS41#冷轧板。

脚轮脚杯:加热冷却隧道烘箱底部安装3寸活动脚轮，M20地脚螺丝高度可调节。

机台颜色:经防锈处理后静电高温粉体涂装（色号92105）。

保温材料:优质白色硅酸铝棉，保温厚度100mm。

门密封条:₵20mm耐高硅胶密封条密封处理，美观无污染。

防护标签:设备高温部分加贴高温警示标识。

外表温度:外罩表面温度室温+15度（≤45度），接缝处和进出炉口除外。

温控方式:温度模块配合固态调整器控制，多组控制温度，输入模式为精密 K型热电偶。温控系统具备自动整定和PID参数的自动校正功能。

温度范围:常用80℃，室温-MAX120℃可调节。

温度均匀度:加热冷却隧道烘箱恒温30分钟内满载80℃±5℃。

测温布点:单节加热炉体前、中、后3个测温探头，测温高度390mm。

操作系统:触摸屏:威纶通触摸屏，设备为人机操作界面:产品进出载具数量、输送速度、风机、加热、温度、温度曲线、易损件时间提示等参数本地/远程可以设定，操作面板电箱冷却罩上方（操作屏中心距离地面高度1550MM)。

可编程控制器:汇川可编程控制器，机架下方内置电料配电箱。

运风方式:马达经过风道分散后从上到下送风吹向产品，循环运风设计。

运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮。

加热系统:主加热器:SUS201无缝电热管+热风循环控制加热。

加热功率:升温功率34KW，恒温功率17KW。

升温速率:约8.5℃/min,空炉常温～80℃约需时间10分钟。

输送系统:烘烤倍速链:宽322mm2.5倍耐高温特弗龙倍速链，输送高度:910mm.

回流倍速链:宽322mm2.5倍尼龙倍速链，输送高度:550mm.。

输送速度:上料节拍435mm/90S（烘烤时间20分钟)；1-10mm/S调速；

输送动力:万鑫减速电机+易能变频器调速+编码器监测链速+阻档气缸。

冷却方式 出料段上方安装多排冷却横流风扇。

升降平台:升降机构:450W信捷带刹车伺服+丝杆模组+直径导轨+光栅防护。

接驳输送:2.5倍尼龙倍速链配铝型材+调速电机+光电检测定位。

安全保护:电热管检测电流故障报警；超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器保护、电源逆向防止器保护；触摸屏开机画面按客户要求，内页参数易损件寿命提示功能和设定；三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）；所有地线拉到地线铜排处统一接线，直接接地。

防护标签:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修；易损件电热管、密封条质保期为6个月；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成30天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金确认图纸之日起45个工作日新铧厂内验收，安装调试时间为货到工厂之日 2天内完成。
