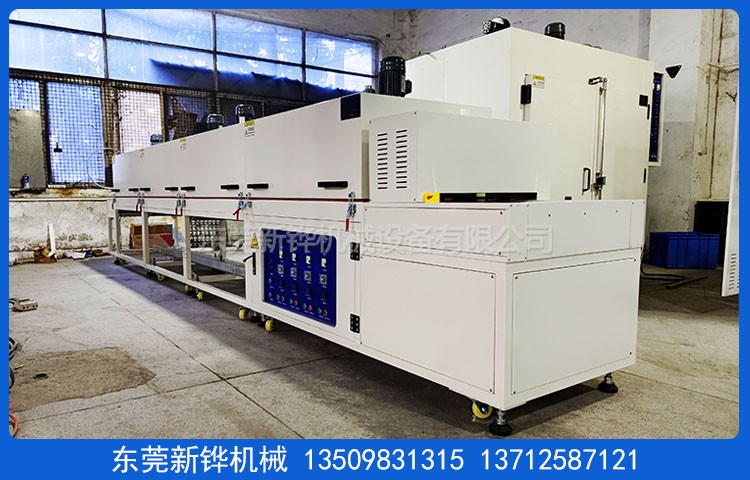

设备名称:热风烘干隧道烘箱

机台型号:XHSO-650-4R

机台电源:AC380V  3φ  50HZ  26KVA

内箱尺寸:长4800×宽650×高100mm

外箱尺寸:长6000×宽850×高1490mm（以实物为准）

机台结构:入料口:高度50mm,进料段:400mm（手动调节门）,烘干段:4800mm（分4段加热控制）,冷却段:400mm （分4个离子除静电风扇）,出料段:400mm（手动调节门）到料预警,物料到出口后,设备预警.（装2个左右各一个）

检修方式:手动推杆掀开检修,掀开高度450mm.

机架结构:1600mm1段,1200mm2段,2000mm1段,分4段拼接安装.

内箱材质:T1.2mm厚SUS201#不锈钢板加工制作,氩弧焊接,无灰尘产生.

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作.

机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面不封板.

脚轮脚杯:热风烘干隧道烘箱底部安装3寸脚轮,M18脚杯高度可调.

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温结构:保温棉:高密度保温岩棉隔热保温,保温层厚度100mm.

密封条:₵20mm耐高硅胶密封条密封处理,美观无污染.

防护标签:设备高温部分加贴高温警示标识.

温度范围:常用温度130℃,最高温度:常温～MAX200℃可调；

温控方式:智能温控器配合固态调整器控制,输入模式为精密K型热电偶；温控系统具备自动整定和PID参数的自动校正功能.

测温点:每1节加热段增加1个测温热电偶.

均匀度:恒温15分钟空炉130℃±3~5℃.

运风方式:风道分散后垂直送风吹向产品,循环运风设计,均匀性佳.

运风电机:长轴型烤箱马4组及强力型多翼式镀锌风轮.

排风口:加热段直径90mm1个,共4个排气口.

加热方式:热风烘干隧道烘箱采用不锈钢电热管,顶部加热方式.

加热功率:24KW,恒温状态功率:12KW.

升温速率:约7℃/min,空炉常温～130℃约需时间25分钟

输送网带:宽600mm*4*4mm网格咖啡色铁复龙网带.

输送速度:0-800mm/min任意调节,输送高度:800±50mm.

输送动力:370W减速电机配合易能变频器调速,输送时间从进料口到出料口为25min.

冷却方式:分4个可调节角度离子除静电风扇风冷.

安全保护:超温停止加热并警报装置,马达、电热过电流保护,控制回路短路及过载保护.

漏电断路器、电源逆向防止器等…合乎国际安全标准.

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

使用条件:主电源采用AC 220V/380V/50Hz三相五线制.

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂..

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修.

质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.

验收标淮:本机台含供电电源线,不含排风管及排风管安装费用,设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮,设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份.

交货日期:签定合同收到订金之日起40天内完成,安装调试时间为货到工厂之日 2 个工作日内完成.
