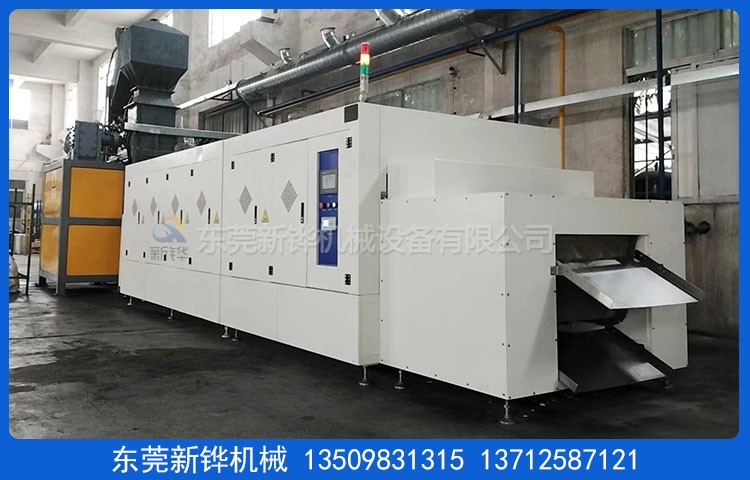

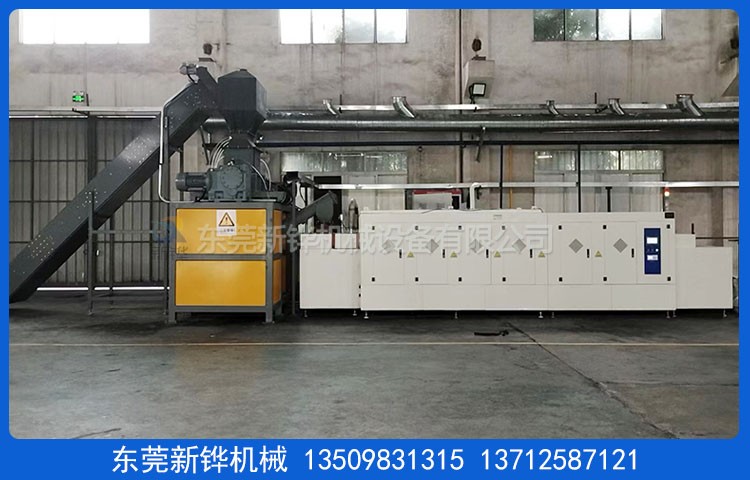

设备名称:碳纤维高温隧道烘箱

设备用途:连续式304#不锈钢链条串杆网带+200目席形网；热解碳化炉工作中整个加热过程通入氮气保护,避免产品在高温氧化、实现光亮、防爆、防氧化目的。主要用于硅料、电芯、碳浆等产品烧胶、碳化、烧结。

设备型号:XHSOH-7-08-2R

机台电源:AC380V  3φ  50HZ  90KVA

烧结尺寸:长3000×宽800 ×高130mm

外形尺寸:长7000×宽1400×高1500mm（以实物为准）

机台结构:入料口高度:100mm,进料段:1000mm,恒温段:3000mm,冷却段:2000mm,出料段:1000mm。

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和三段拼接。

马弗罐体:T6mm厚SUS304S高温不锈钢板折弯成型、顶部为拱形结构、经特殊方法焊接制作。

外箱材质:T1.5mm冷板折弯加工焊接制作,50*50MM角铁加强固定内箱。

机架材质:T50*50mm方管焊接成型制作,保护罩壳用1.5mm冷板。

保温材料:炉膛上下填充高铝穿孔砖+重质高铝砖,炉衬与炉体之间高温陶瓷纤维棉保温。

机台颜色:碳纤维高温隧道烘箱经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

操作系统:7寸触摸PLC可编程控制器人机界面,具备温度、速度、故障报警等参数权限设定。

温度范围:常用温度:500℃,最高温度:常温～MAX600℃可调,控温精度:500±1.5%℃。

温控系统:温度模块配合电力主调整器控制,具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶。

加热元件:采用0Cr27Al7M02高温电阻丝加热,均匀分布在炉膛上下部位,水平安装,5区加热控制。

加热功率:升温状态:90KW,恒温状态:45KW,空炉常温～600℃约需时间60分钟.

输送速度:减速电机配易能变频器调速,常用30-200mm/min任意调节。

输送方式:碳纤维高温隧道烘箱输送宽750mmSUS304#链条串杆网带+200目席形网+减速马达带动网带运行。

气氛保护:通入氮气保护,配置球阀、电磁阀、流量计等元器件,保护气消耗量:≤6Nm3/h（客户自备）；上料段和恒温段通氮气保护,上料人字网带下方、上料段和恒温段交接处、恒温段和冷却等交接处均配置充氮帘装置；恒温段配置氧含量分析仪,且信号接入触摸屏显示。

冷却方式:双层水套式结构,工作中水套夹层通入冷却循环水,依靠水流带走热量,对产品实行空冷降温。（外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2客户自备）。

安全保护:超温停止加热并警报装置、三相电压、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…独立电柜合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道,验收时间7天,以双方签定的技术协议书为标淮。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起30个工作日出货,安装调试2天完成。
