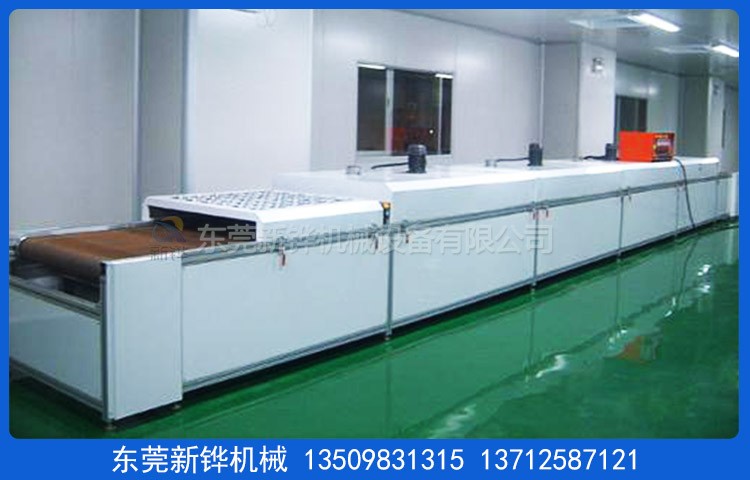

设备名称:下压风隧道烘箱

设备型号:XHSO-12-1.2-5R

机台电源:AC380V  3φ  50HZ  68KVA

烘烤尺寸:长12500×宽1250×高150mm

输送尺寸:长15000×宽1450×高1650mm（以实物为准）

机台结构:入料口高度:0-150mm,进料段:1000mm,恒温段:2500mm（5节）,出料段:1000mm,冷却段:500mm.

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.

内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁.

外箱材质:T1.5mm厚冷板折弯加工制作.

机架材质:T2.0*40*40mm 铁方通焊接成型,机架四周封板.

机台颜色:下压风隧道烘箱经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温材料:白色硅酸铝保温,保温层厚度100mm.

门密封条:2条*₵20mm耐高硅胶密封条密封处理,美观无污染.

温度范围:常用温度180℃,最高温度:常温～MAX200℃可调.

温控系统:智能温控器配合SSR控制,具备PID自整定参数平衡调温校正功能,输入模式为K型热电偶.

运风方式:经过风道分散后水平运风,循环运风设计,均匀性佳.

运风电机:长轴型高温马达多组配强力型多翼式风轮.

进排风口:进风口:￠90mm调节风盘,排风口:￠90mm可调节风阀

加热器:下压风隧道烘箱采用红外线电热管+热风循环

均匀度:±2.5%（空载测试）

加热功率:升温状态:68KW,恒温状态:34KW.

升温速率:约5℃/min,空炉常温～200℃约需时间35分钟

输送链板:宽1200mmC2052碳钢+串杆+1.5mm不锈钢网带.

输送速度:变频器调速控制减速电机,常用速度10~100mm/min任意调节,速度表显示.

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准.

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修.

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟踪.

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮.

验收时间:设备调试完成3-5天内为验收时间.

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份.

交货日期:签定合同收到订金之日起30个工作日完成.

安装调试:安装调试时间为货到工厂之日 1 个工作日内完成.
