产品中心PRODUCT
变压器专用隧道烘箱
产品编号:

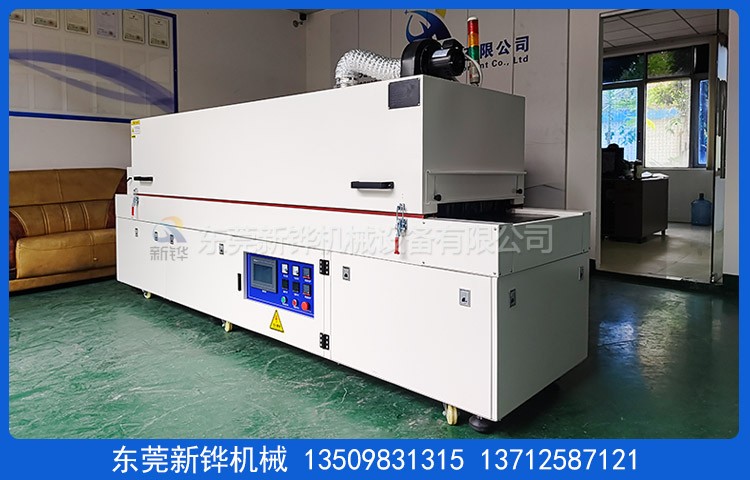

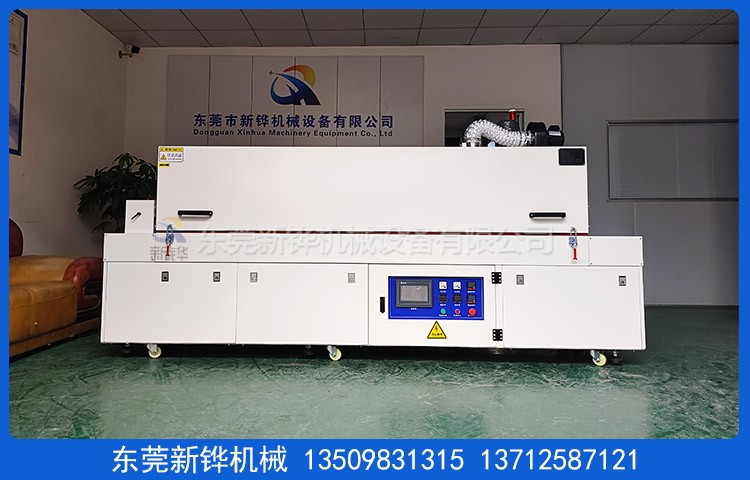

变压器专用隧道烘箱
适用范围:
变压器专用隧道烘箱适用于:动力电池,电机马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料,变压器,线圈,电子等行业烘烤制程.

设备名称:变压器专用隧道烘箱

设备型号:XHSO-560-2R

机台电源:AC380V  3φ  50HZ  13KVA

烘烤尺寸:长2500×宽560×高80mm

输送尺寸:长3100×宽790×高1750mm(以实物为准)

机台结构:入料口高度:0-80mm,进料段:300mm,恒温段:2500mm(2段加热),出料段:300mm,输送高度:750±20mm可调.

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.

内箱材质:标1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,保证炉内清洁,无灰尘产生.

外箱材质:标1.5mm厚SS41#冷轧钢板加工制作.

机架材质:变压器专用隧道烘箱采用40*40*1.5mm厚方通焊接成型,底部安装承重3寸脚杯,脚杯高度可调, 方便设备的固定和对接.

机台颜色:机台焊接处焊接牢固、打磨平整;经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温材料:采用100K高密度保温棉,保温厚度100mm,加空气层隔热保温

门密封条:2条*₵20mm耐高硅胶密封条密封处理,美观无污染.

温度范围:常用温度120℃,最高温度:常温~180℃可调.

温控系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温,输入模式为台湾(华菱)精密 K型热电偶;具备自动整定和PID参数的自动更正功能; 操作面板:采用7寸台达触摸屏集中控制.

运风方式:加热段:2500mm/1个运风马达,马达由顶部循环送风,热风经过风道分散后从上至下后吹向产品,循环运风设计,均匀性佳;采用长轴型烤箱专用马达1组(升捷)及10.5寸强力型多翼式镀锌风轮.

进排风口:进风口:¢90mm调节风盘,排风口:¢90mm可调节风阀.

加热器:不锈钢电热管+热风循环进行加热,加热温度均匀、稳定、温差小.

加热功率:升温状态:12KW,恒温状态:10KW.

热气回收:出炉口内置Φ90mm管道配200W风机采集热气从进风口循环至炉内

升温速率:约7℃/min,空炉常温~120℃约需时间30分钟.

发热管数量:6根分2组.

温度均匀度:恒温30分钟空载测120℃±3℃%(进出料口除外)

输送网带:变压器专用隧道烘箱采用0.7mm特弗龙布带(黑色),输送网有效宽560mm.

防偏装置:铁弗龙布带加防偏导条.

输送动力:10-60min走2500mm,输送速度:41-250mm/min.

输送方向:从右向左输送(以操作人员面向机台,控制面板在机台左边为基准)

安全保护:超温停止加热并警报装置,马达,电热过电流保护,控制回路短路及过载保护,漏电断路器,电源逆向防止器等…合乎国际安全标准.

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修.

培训服务:免费提供日常维护,技术咨询,故障处理等培训内容,不定期对设备使用状况进行质量跟踪.

验收标准:本机台不含供电电源线,排风管道,以双方签定的技术协议书为标淮.

验收时间:设备调试完成3-5天内为验收时间.

随机资料:设备交付时附设备使用说明书,主要部件说明书,软件备份各1份.

交货日期:签定合同收到订金之日起30个工作日完成.

安装调试:安装调试时间为货到工厂之日 1 个工作日内完成.

东莞新铧烘干设备厂家生产:变压器专用隧道烘箱,变压器隧道烘箱,绝缘树脂固化炉,变压器固化隧道烘箱,变压器电热隧道烘箱,烘干隧道烘箱,烘烤隧道烘箱,固化隧道烘箱,点胶隧道烘箱,高温隧道烘箱,转子隧道烘箱,变压器专用隧道烘箱,IR隧道烘箱,UV烘烤线,卷对卷隧道烘箱,涂布隧道烘箱等设备研发制造.
